Eficiência da caldeira CFB certificada pela ASME + 30%
Product Details
| Combustível: | Combustível a carvão/gás/óleo, aquecimento por água | Tipo: | Preliminar e secundário |
|---|---|---|---|
| Especificações: | Inspeção de ASME | Dimensão do tubo: | 38.1*3.2 |
| Pintura: | Personalizado | Palavras-chave: | Preaquecedor da caldeira |
| Materiais: | Aço carbono/de aço inoxidável | Utilização: | Caldeira do poder Plant/CFB |
| Destacar |
Tubos H-Fin ASME,Tubos H-Fin da caldeira,Tubos H-Fin da caldeira CFB |
||
Product Description

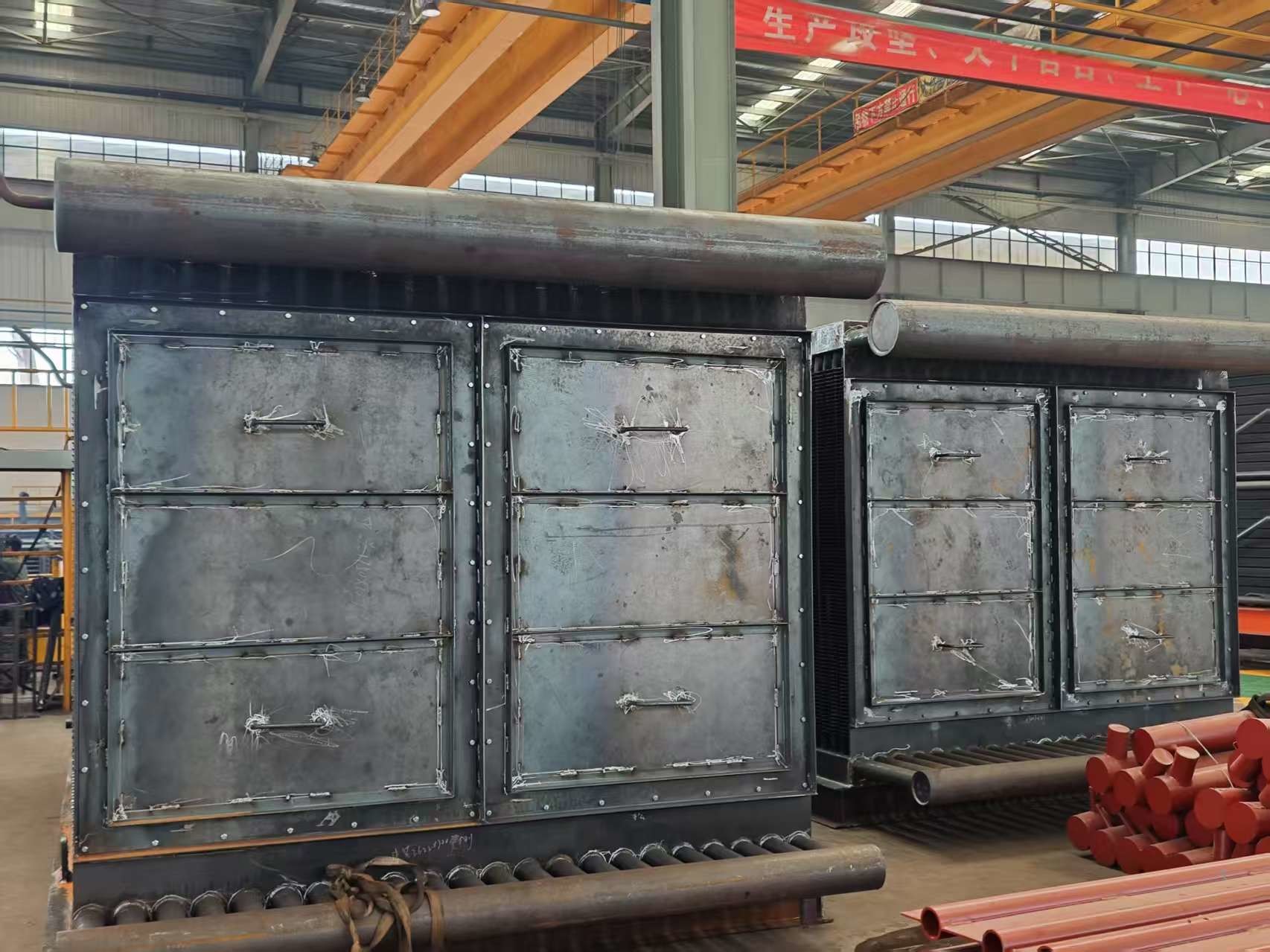

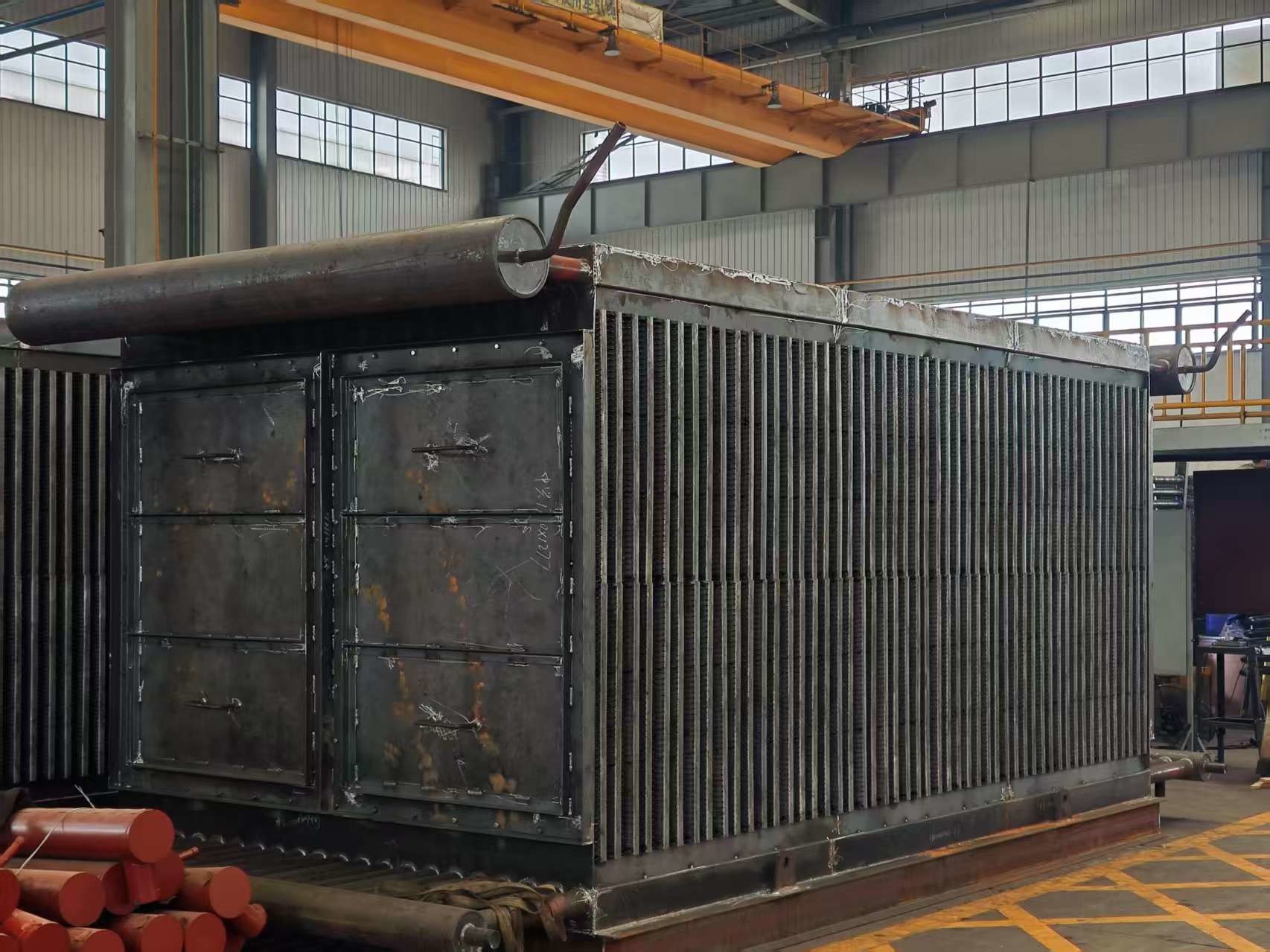

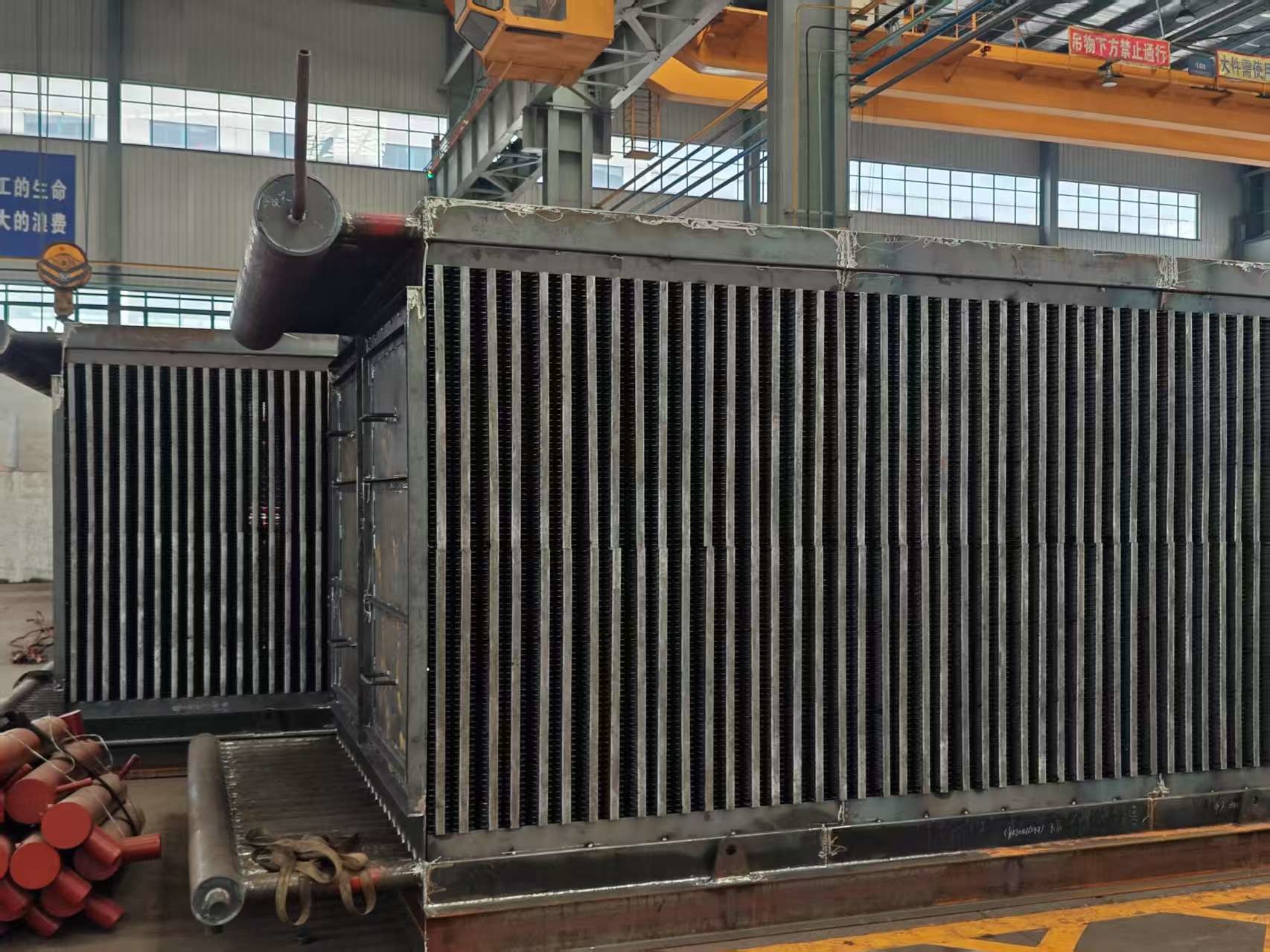

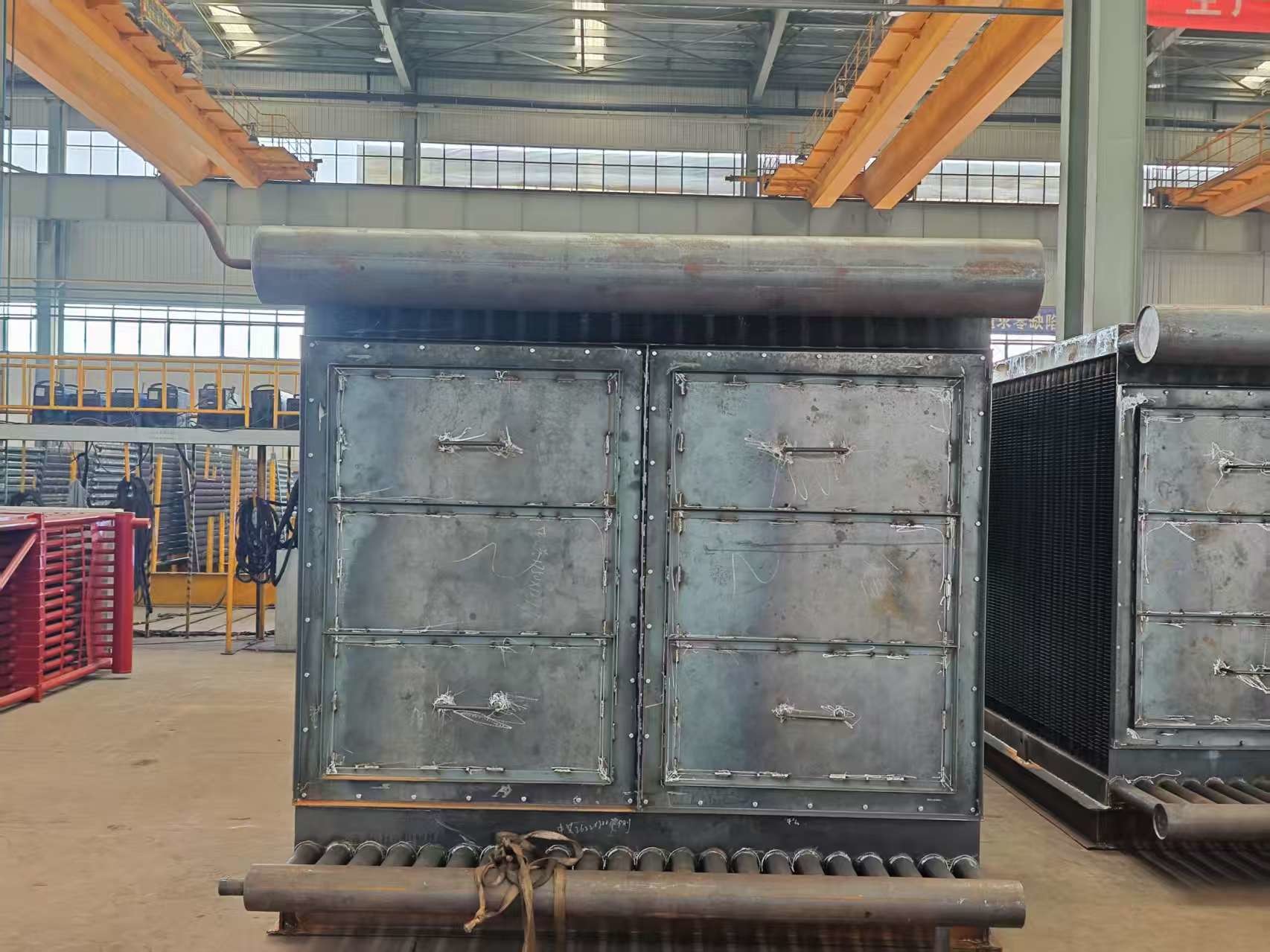

Tubos H-Fin certificados pela ASME - Eficiência da caldeira CFB+30%
Descrição do produto
Os economizadores de caldeiras, os trocadores de calor de tubos com nadadeiras, os líquidos de calor (muitas vezes água) elevam a temperatura do líquido, normalmente sem atingir seu ponto de ebulição.tubo nuA variante H - fined, uma unidade de alta eficiência, usa tubos H - fined.
Em comparação com os modelos de tubo nu, os economizadores de barbatanas H aumentam a área de troca de calor e reduzem a quantidade de tubos.
Os tubos com barbatanas H podem formar estruturas duplas de H, oferecendo alta rigidez para configurações de longa fileira de tubos.
O economizador de barbatanas em espiral, um novo projeto de transferência de calor, utiliza tubos de barbatanas em espiral, o que resolve os problemas de abrasão severa e curta vida útil dos tipos convencionais.
Desenhos de economizador padrão?
Tubos horizontais com barbatanas escalonadas (barbatanas espirais/tipo H).
Especificações
| Descrição | Economizador de caldeiras |
| Materiais | Aço ligado, aço carbono, SA210C, SA213T22, etc. |
| Norma de materiais | ASTM, EN ou ISO, etc. |
| Dimensão | Personalização |
| Peso |
Min: 10 toneladas Max.:1000 toneladas |
| Processo de fusão: | EF+LF + VD |
| Processo | Material→Ingot → Laminação a quente/a frio→ Tratamento térmico (normalização+ temperação) → Inspecção →trabalho bruto→UT →Segundo tratamento térmico →trabalho de acabamento →Inspecção |
| Padrão UT | ASTM A388 ou EN10228, etc. |
Função
Especificações técnicas
Estrutura do material
É constituído por um conjunto de tubos de barbatanas em espiral, cabeçotes de entrada e saída, curvatura, armação e outros auxiliares.
Disposição da estrutura
Em linha / arranjo escalonado.
Variedade
Pacote Economizador de caldeira
| 1 | A HDB tem capacidades de fabricação únicas das quais os engenheiros da Optimus tiram pleno proveito ao projetar economizadores e superqueimadores de plantas de ácido sulfúrico. |
| 2 | Muitas vezes, isso permite que as unidades Optimus sejam configuradas para maiores eficiências de transferência de calor, o que resulta em uma redução do requisito de área de superfície e, consequentemente, um produto de menor preço. |
| 3 | A HDB utiliza as suas capacidades no local para enfiar e dobrar os tubos, mecanizar e fabricar os cabeçalhos, perfurar as folhas dos tubos, cortar e preparar todos os materiais de revestimento,e realizar todas as peças de pressão e soldagens de carcaça. |
| 4 | Isto dá à HDB mais controlo da sequência e do calendário de fabrico, o que nos ajudou a alcançar um notável registo de desempenho de entrega pontual. |
Economizador de caldeiras
| 1 | A HDB produz economizadores para caldeiras de utilidade pública, que incluem caldeiras alimentadas por carvão, madeira, petróleo ou outros combustíveis sólidos para produzir eletricidade a partir do vapor de alta pressão da caldeira. |
| 2 | Esses economizadores estão geralmente localizados na passagem traseira da caldeira e orientados com os tubos correndo horizontalmente.A água de alimentação da caldeira passa pelos circuitos do economizador na direção oposta ao fluxo de gás (chamado contrafluxo). |
| 3 | Os tubos nus são tipicamente utilizados para minimizar a impureza de cinzas, mas alguns OEMs de caldeiras projetam seus economizadores com tubos de barbatanas, espirais ou de barbatanas longas. |
| 4 | O HDB pode produzir elementos economizadores com tubos nus, de barbatanas espirais ou de barbatanas longas, e se preferir, redesenhe a sua unidade para um dos outros tipos de tubos.A HDB também pode fabricar cabeçalhos de substituição para todos os economizadores de caldeiras de utilidade pública. |
HRSG Economizer
| 1 | Os economizadores para os módulos HRSG de hoje são configurados com tubos que penduram verticalmente.A HDB fabricou bobinas economizadoras para praticamente todas as empresas OEM da HRSG e entende as características únicas de cada uma.. |
| 2 | Em muitos casos, as empresas de serviços públicos desejam atualizar seus economizadores de aço carbono simples para um material de liga para ajudar a resistir à corrosão acelerada pelo fluxo (FAC) dentro dos cabeçalhos e curvas de tubos. |
| 3 | A HDB é uma loja única para a fabricação de economizadores porque preparamos todos os materiais e realizamos toda a parte sob pressão e solda de fixação, desde a fixação dos tubos, a fabricação das cabeças,e montar o feixe de bobina. |
Critérios de fabrico e aceitação
| · | JB/T6512 "condições tecnológicas de fabrico de caldeiras com tubos de barbatana em espiral de soldagem de resistência de alta frequência" |
| · | HG/T3181 "tubo de barbatanas espirais de soldagem de resistência de alta frequência" |
| · | JB/T6511 "Condições técnicas de ensaio do tubo de barbatanas espirais". |
| · | JB1611 "Condições de montagem da caixa de mangueira do tubo da caldeira" |
| · | JB/T1612 "Condições de produção de pressão na caldeira". |
| · | JB16I3 "Condições de solda das peças sob pressão da caldeira". |
* Nota:A HD BOILER pode conceber um tipo especial de economizador de acordo com as exigências do cliente.
Intercambiadores de calor internos
(1)O subresfriamento ocorre quando o gás superaquece e sai do evaporador antes de chegar ao compressor, influenciando a dinâmica da transferência de calor.
Os sistemas extraem calor da linha de líquido enquanto aquecem o gás de sucção do compressor, equilibrando as cargas térmicas no ciclo.
(2) Uma concepção comum garante que o refrigerante gasoso chegue ao compressor (evitando danos do líquido) e que o fluxo do líquido chegue à válvula de expansão para medição.
(3) O projeto otimiza os trocadores de calor minimizando as secções de mudança de temperatura e maximizando o volume de mudança de fase (crítico para a capacidade de arrefecimento).
