Tubos economizadores de centrais elétricas de aço carbono certificado ASME-SA213
Product Details
| Combustível: | Combustível a carvão/gás/óleo, aquecimento por água | Tipo: | Preliminar e secundário |
|---|---|---|---|
| Variação de aplicações: | Central elétrica | Especificações: | Inspeção de ASME |
| Dimensão do tubo: | 38.1*3.2 | Combustível da caldeira: | Calor de carvão/gás/a carvão/água |
| Pintura: | Personalizado | Palavras-chave: | Preaquecedor da caldeira |
| Materiais: | Aço carbono/de aço inoxidável | utilização: | Caldeira do poder Plant/CFB |
| Destacar |
ASME-SA213 Tubos economizadores,Tubos economizadores de aço carbono,Tubos economizadores de centrais elétricas |
||
Product Description
Tubos economizadores de centrais elétricas: aço carbono certificado ASME-SA213
Materiais comuns para tubos economizadores?
Aço carbono (SA-210C) para temperaturas ≤ 300 °C, aço ligado (SA-213 T11) para temperaturas mais elevadas.
Introdução
Os economizadores de caldeira são dispositivos de troca de calor com tubos com nadadeiras que aquecem um líquido, às vezes água, até, porém, às vezes não excede o propósito de fervura do líquido.Podemos fabricar três tipos de economizador de caldeiraO economizador de tubos com nadadeira H é um economizador de trocador de calor de alta eficiência que consiste em tubos com nadadeira H.
Em comparação com o economizador de tubo nu, o economizador de tubo com barbatanas H pode aumentar a área de troca de calor e reduzir o número de tubos.Também pode aumentar a área de fluxo de gases de combustão, a fim de reduzir a velocidade de fluxo de gases de combustão e abrasão.
O tubo com barbatanas H pode ser fabricado como tubos com barbatanas H duplas, com alta rigidez para caber em uma longa fileira de tubos.

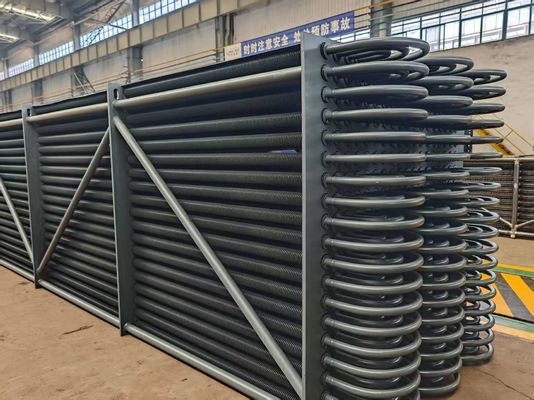

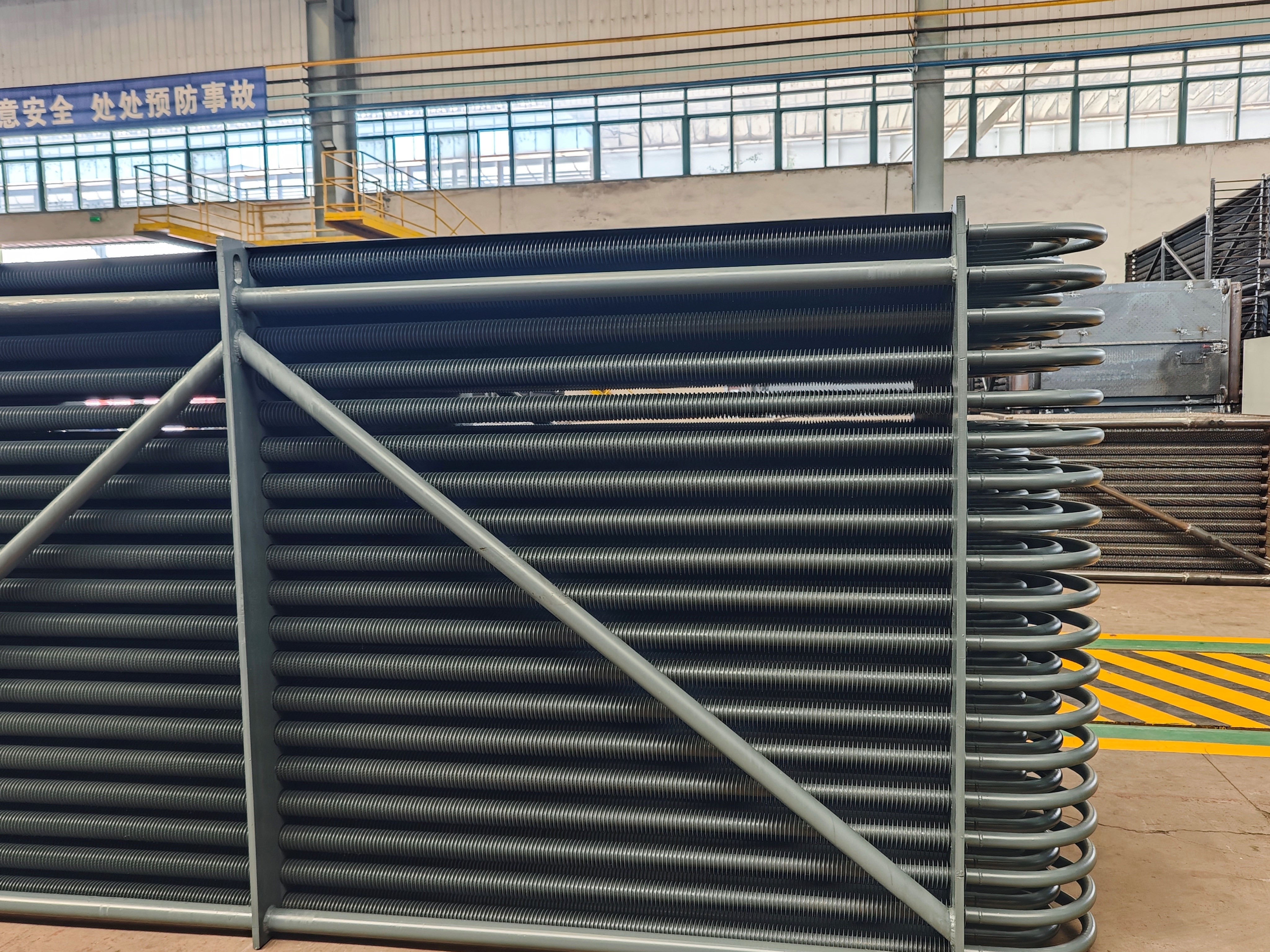

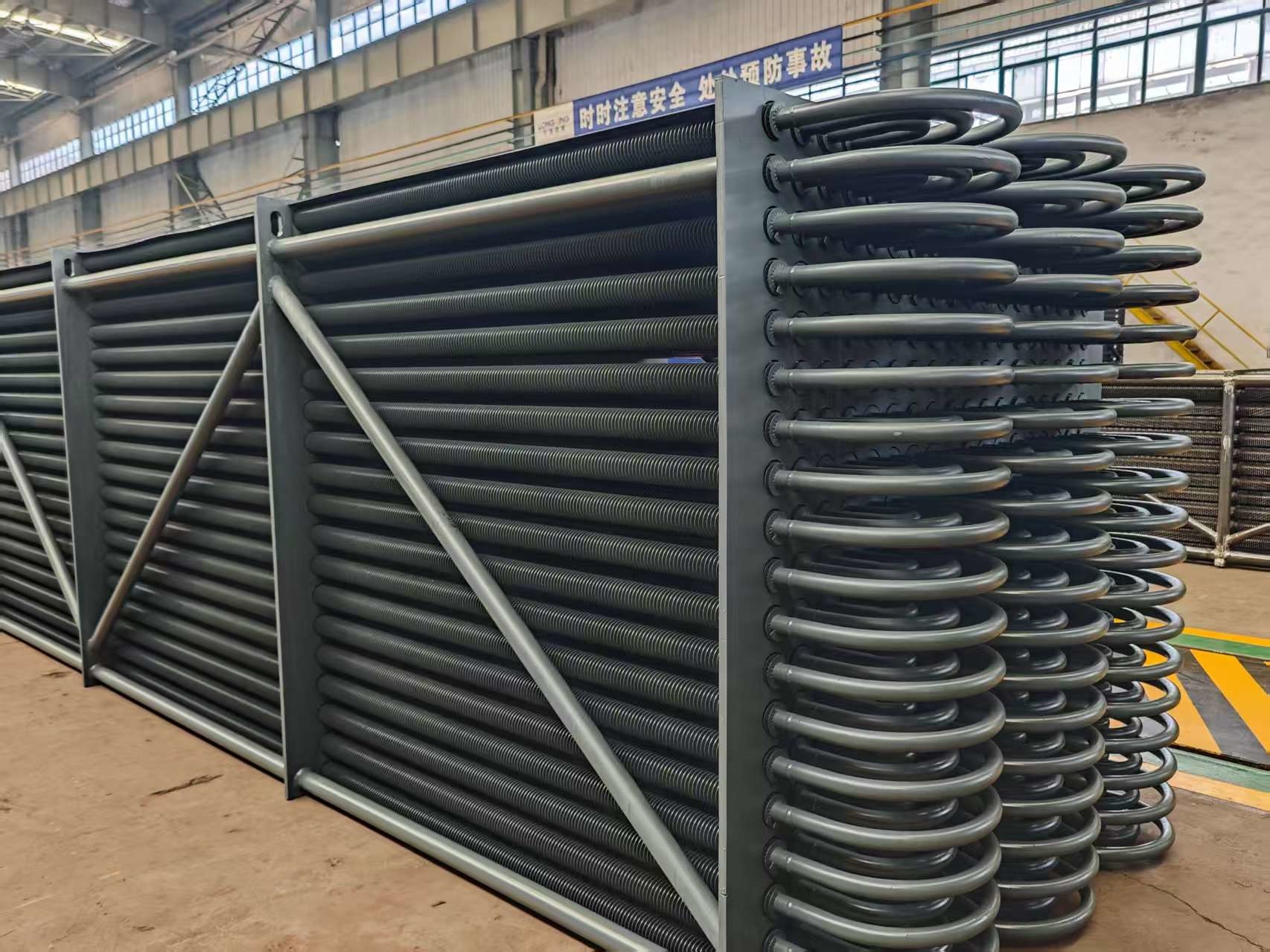

O economizador de barbatanas em espiral é um equipamento de transferência de calor de novo design, composto por tubos de barbatanas em espiral para superar a abrasão grave e o curto tempo de serviço.
Especificações
| Descrição | Economizador de caldeiras |
| Materiais | Aço ligado, aço carbono, SA210C, SA213T22, etc. |
| Norma de materiais | ASTM, EN ou ISO, etc. |
| Dimensão | Personalização |
| Peso |
Min: 10 toneladas Max.:1000 toneladas |
| Processo de fusão: | EF+LF + VD |
| Processo | Material→Ingot → Laminação a quente/a frio→ Tratamento térmico (normalização+ temperação) → Inspecção →trabalho bruto→UT →Segundo tratamento térmico →trabalho de acabamento →Inspecção |
| Padrão UT | ASTM A388 ou EN10228, etc. |
Especificações técnicas
Estrutura do material

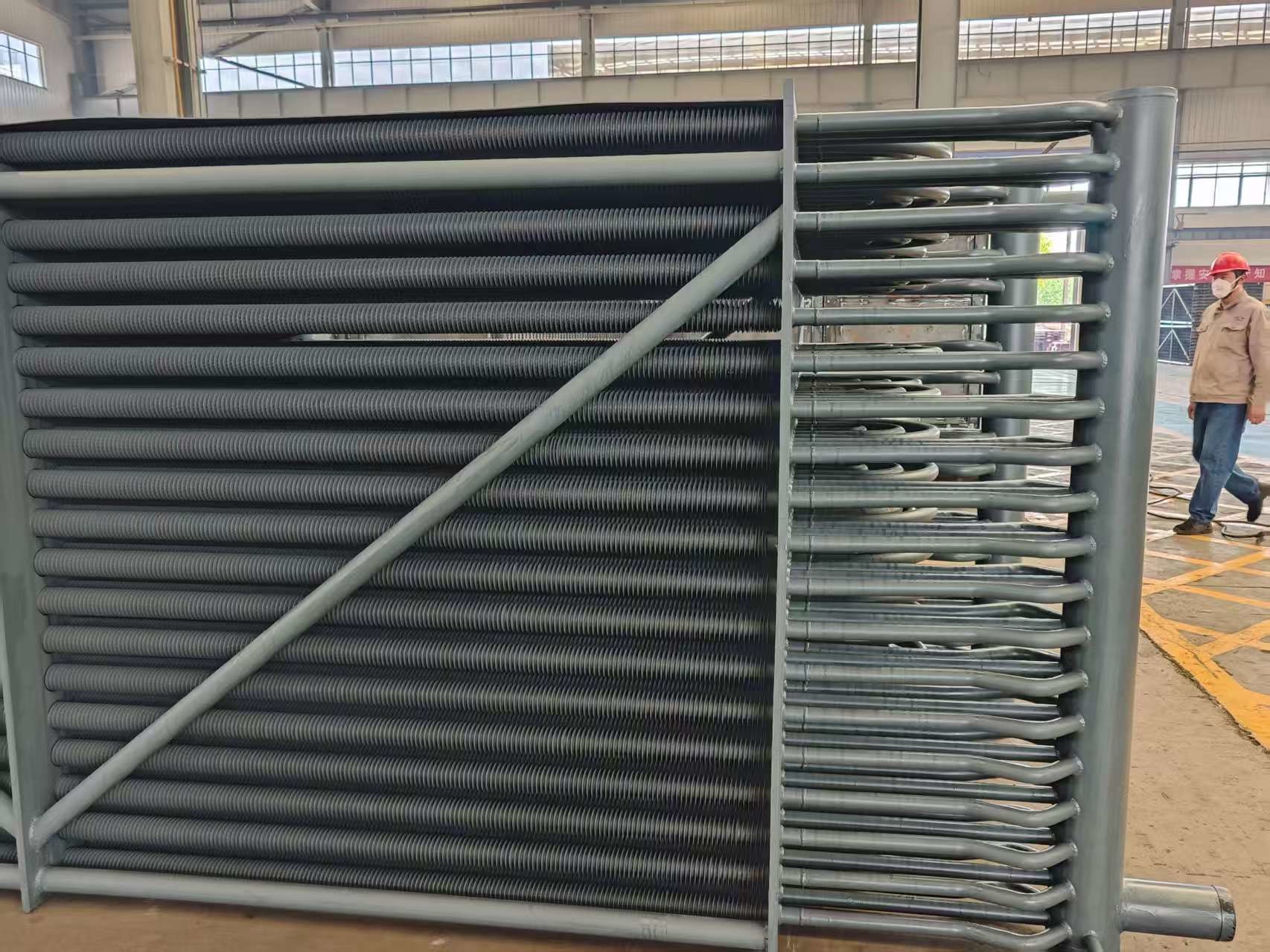

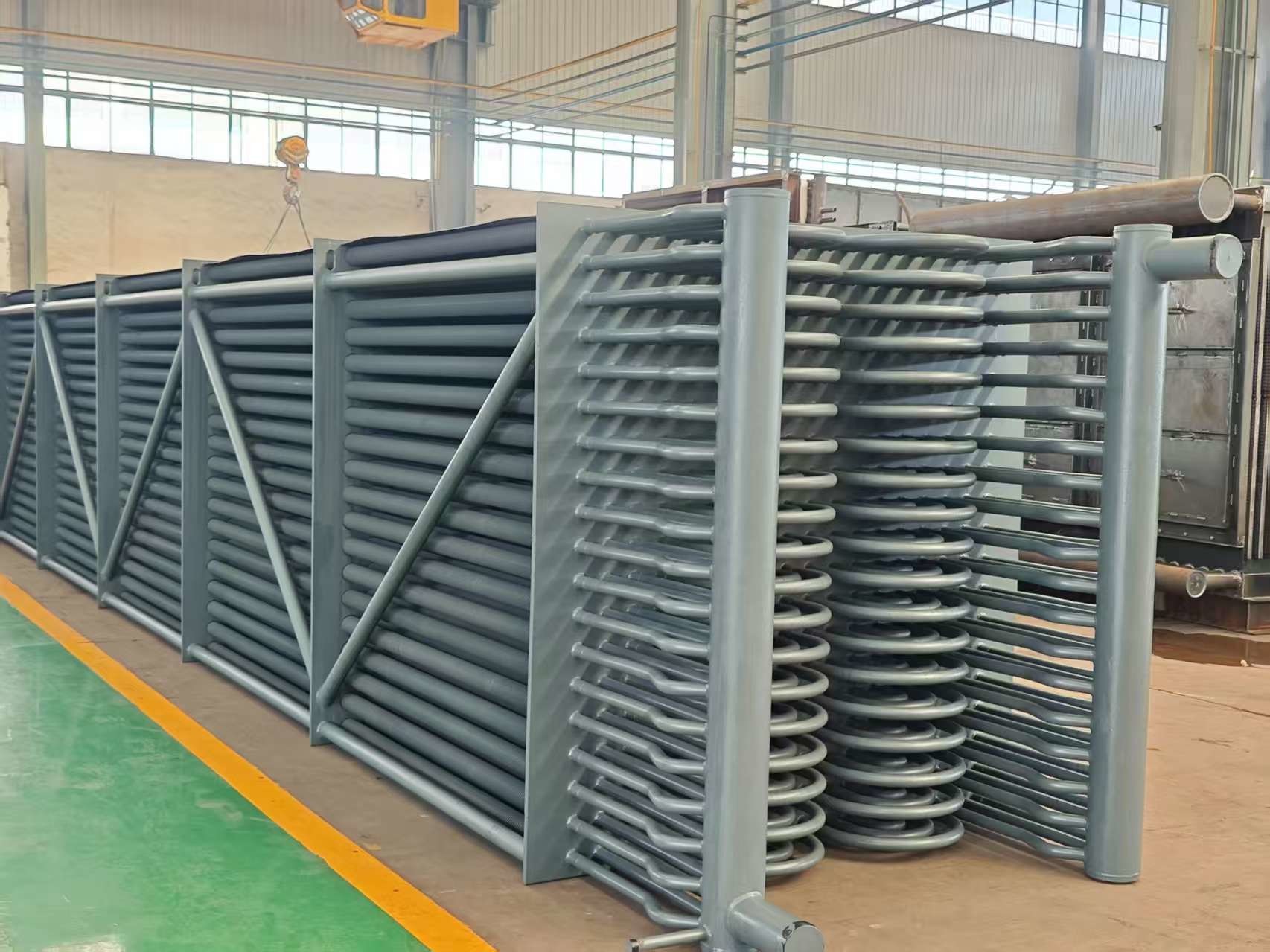

É constituído por um conjunto de tubos de barbatanas em espiral, cabeçotes de entrada e saída, curvatura, armação e outros auxiliares.
Disposição da estrutura
Em linha / arranjo escalonado.
Função
(1) O economizador é um sistema de geração de vapor semelhante a uma caldeira.Quando o gás de escape é descarregado do cilindro do motor através da válvula de escape ele vai para a caldeira para gerar vapor por aquecimento de água.
(2) Depois que esses gases passam pelo economizador, a temperatura do gás de escape restante é aquecida na água no economizador.e está a melhorar a eficiência e poupar o consumo de combustível
(3) Um economizador utiliza o calor residual dos gases de escape da caldeira, que de outra forma seria perdido na atmosfera, para (na maioria dos casos) pré-aquecer a água de alimentação na caldeira.Isto melhora a eficiência da caldeira e reduz os custos de combustível.
Variedade
Economizador de caldeiras
| 1 | A HDB produz economizadores para caldeiras de utilidade pública, que incluem caldeiras alimentadas por carvão, madeira, petróleo ou outros combustíveis sólidos para produzir eletricidade a partir do vapor de alta pressão da caldeira. |
| 2 | Esses economizadores estão geralmente localizados na passagem traseira da caldeira e orientados com os tubos correndo horizontalmente.A água de alimentação da caldeira passa pelos circuitos do economizador na direção oposta ao fluxo de gás (chamado contrafluxo). |
| 3 | Os tubos nus são tipicamente utilizados para minimizar a impureza de cinzas, mas alguns OEMs de caldeiras projetam seus economizadores com tubos de barbatanas, espirais ou de barbatanas longas. |
| 4 | O HDB pode produzir elementos economizadores com tubos nus, de barbatanas espirais ou de barbatanas longas, e se preferir, redesenhe a sua unidade para um dos outros tipos de tubos.A HDB também pode fabricar cabeçalhos de substituição para todos os economizadores de caldeiras de utilidade pública. |
Pacote Economizador de caldeira
| 1 | A HDB tem capacidades de fabricação únicas das quais os engenheiros da Optimus tiram pleno proveito ao projetar economizadores e superqueimadores de plantas de ácido sulfúrico. |
| 2 | Muitas vezes, isso permite que as unidades Optimus sejam configuradas para maiores eficiências de transferência de calor, o que resulta em uma redução do requisito de área de superfície e, consequentemente, um produto de menor preço. |
| 3 | A HDB utiliza as suas capacidades no local para enfiar e dobrar os tubos, mecanizar e fabricar os cabeçalhos, perfurar as folhas dos tubos, cortar e preparar todos os materiais de revestimento,e realizar todas as peças de pressão e soldagens de carcaça. |
| 4 | Isto dá à HDB mais controlo da sequência e do calendário de fabrico, o que nos ajudou a alcançar um notável registo de desempenho de entrega pontual. |
HRSG Economizer
| 1 | Os economizadores para os módulos HRSG de hoje são configurados com tubos que penduram verticalmente.A HDB fabricou bobinas economizadoras para praticamente todas as empresas OEM da HRSG e entende as características únicas de cada uma.. |
| 2 | Em muitos casos, as empresas de serviços públicos desejam atualizar seus economizadores de aço carbono simples para um material de liga para ajudar a resistir à corrosão acelerada pelo fluxo (FAC) dentro dos cabeçalhos e curvas de tubos. |
| 3 | A HDB é uma loja única para a fabricação de economizadores porque preparamos todos os materiais e realizamos toda a parte sob pressão e solda de fixação, desde a fixação dos tubos, a fabricação das cabeças,e montar o feixe de bobina. |
Critérios de fabrico e aceitação
| · | JB/T6512 "condições tecnológicas de fabrico de caldeiras com tubos de barbatana em espiral de soldagem de resistência de alta frequência" |
| · | HG/T3181 "tubo de barbatanas espirais de soldagem de resistência de alta frequência" |
| · | JB/T6511 "Condições técnicas de ensaio do tubo de barbatanas espirais". |
| · | JB1611 "Condições de montagem da caixa de mangueira do tubo da caldeira" |
| · | JB/T1612 "Condições de produção de pressão na caldeira". |
| · | JB16I3 "Condições de solda das peças sob pressão da caldeira". |
* Nota:A HD BOILER pode conceber um tipo especial de economizador de acordo com as exigências do cliente.
Intercambiadores de calor internos
1O sub-resfriamento pode igualmente ser produzido por superaquecimento do gás que sai do evaporador e se dirige para o compressor de gás.
2Estes sistemas retiram calor da linha de líquido, mas aquecem a sucção dos compressores de gás.
3Esta é uma solução muito comum para assegurar que o gás chegue ao compressor e o líquido à válvula.
4.Permite igualmente a utilização máxima do trocador de calor, uma vez que minimiza a parte dos trocadores de calor utilizados para alterar a temperatura do fluido,e maximiza o volume em que o refrigerante muda de fase.
