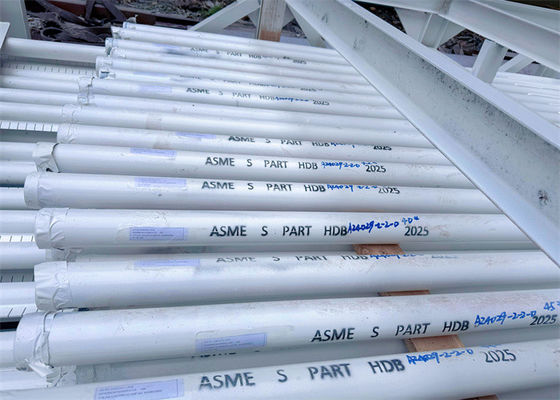

Painel de parede hidráulica de membrana da caldeira de soldagem por arco submerso para usinas de energia a carvão
Product Details
| Fuel: | Coal/Gas/Oil-fired, Water Heat | Type: | Automatic submerged arc welding |
|---|---|---|---|
| Range of Applications: | Power Plant | Specification: | ASME Inspection |
| Inspection: | ASME Inspection | Dimension Of Tube: | 38.1*3.2 |
| Fuel Of Boiler: | Coal/Gas/Coal-fired/Water Heat | Keyword: | Keyword |
| Keywords: | Boiler Membrane Wall | Materials: | Carbon Steel / Stainless Steel |
| Usage: | Power Plant/CFB Boiler | ||
| Destacar |

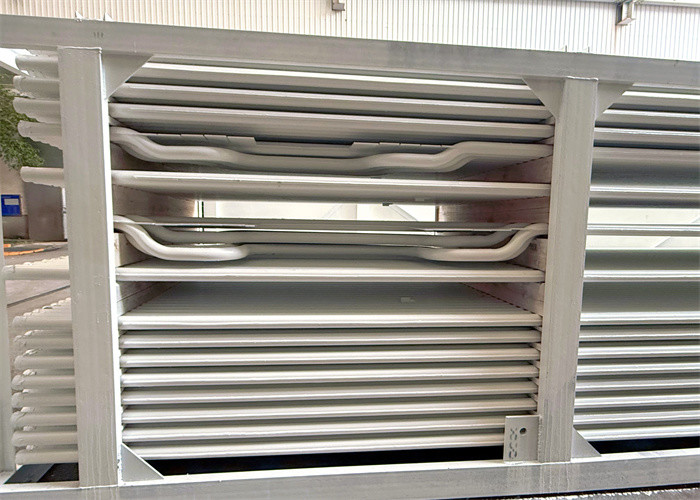

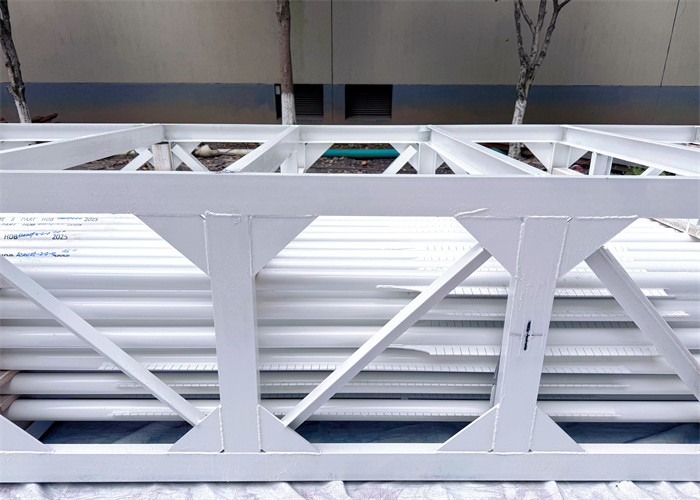

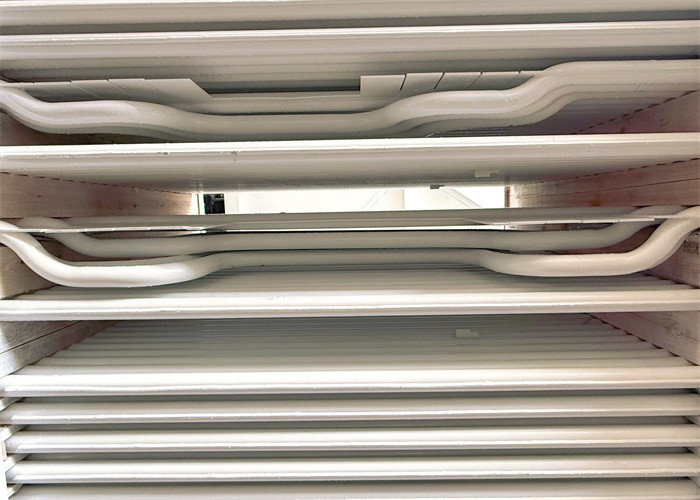

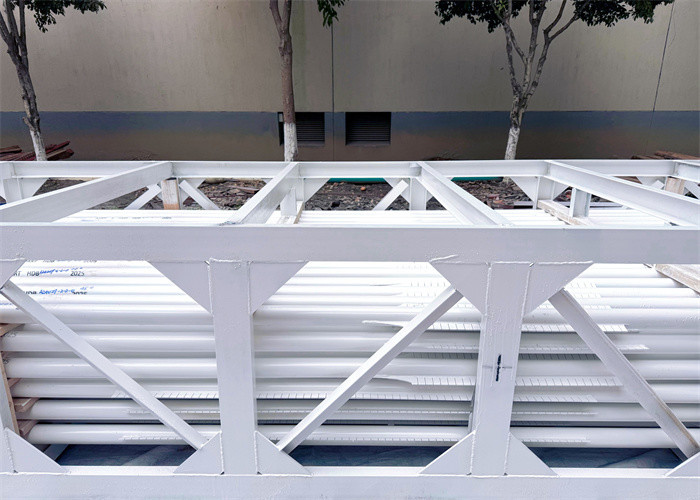

Parede de membrana do painel de água |
||
Product Description
Introdução ao produto
- Painéis de parede de água com pinos normalmente colocados verticalmente na parede interna da parede do forno,É utilizado principalmente para absorver o calor radiante emitido pela chama e pelos gases de combustão de alta temperatura no fornoÉ o principal tipo de superfície de aquecimento por evaporação de todos os tipos de caldeiras modernas e o componente básico do circuito de circulação da água da caldeira.Então o nome.
- A parede de água foi originalmente concebida não para ser aquecida, mas para resfriar o forno de danos de alta temperatura.gradualmente substituiu o tambor de vapor como a principal parte de aquecimento da caldeira.
- A superfície de aquecimento por evaporação, que é colocada na parede interna da câmara da caldeira e consiste em muitos tubos paralelos.A função da parede de água é absorver o calor radiante da chama de alta temperatura ou gás de combustão na câmara do forno, geram vapor ou água quente no tubo e reduzem a temperatura da parede do forno para proteger a parede do forno.a intensidade da radiação térmica é muito grande.
- O calor da caldeira é absorvido pela parede da água em 40% a 50% ou mais.As caldeiras de tubo de água modernas tomam a parede de resfriamento de água como a principal superfície de aquecimento da evaporação.
Descrição:
Os painéis de parede de água são usados em caldeiras de recuperação de calor residual.É dado especial cuidado para a ovalidade e afinamento na parte dobrada, durante o fabrico.
Estamos a fabricar e a fornecer uma gama completa de painéis de parede de água.Os tubos oferecidos por nós são conhecidos por resistir a uma grande pressão interna como uma faixa contínua de material de barbatana é enrolada em espiral no tuboEsses tubos são conhecidos por fornecer calor uniformemente, o que resulta num aumento da produção de calor.
A função principal dos painéis de parede de água na caldeira é absorver o calor gerado pela chama ou fumo de alta temperatura e gerar vapor ou água quente em tubos,Assim, para reduzir a temperatura na câmara.
Vantagens da parede de água de membrana
1) Garantir a impermeabilidade da parede do forno e reduzir a fuga de ar da câmara de combustão.
2) Para alcançar o resfriamento por água completa da câmara de combustão, e os acessórios da caldeira membrana parede de água é benefício para evitar coque sob a condição de cozimento suplementar.
3) A capacidade de armazenamento térmico é pequena, o aquecimento da câmara de combustão é rápido e o arrefecimento também é rápido, o que poderia encurtar o tempo de arrefecimento da partida da caldeira e do desligamento do forno.
4) É bom adotar a parede resfriada por água com suporte superior e pode reduzir a carga da estrutura da caldeira, o que é benéfico para a sobreposição.
5) Em comparação com os tubos nus, a parede de água da membrana melhora a capacidade de absorção de calor dos tubos.
6) A parede de água da membrana da caldeira direta da fábrica poderia melhorar o grau de combinação preliminar das peças da caldeira e reduzir a carga de trabalho de instalação.
Aumentar
| 1 | Os painéis de parede de água são utilizados em caldeiras de recuperação de calor residual. |
| 2 | Nós fabricamos painéis de parede de água, estes são fabricados a partir de tubos de aço carbono para os desenhos e especificações dos clientes. |
| 3 | Durante a fabricação, é prestado especial cuidado à ovalidade e ao afinamento na parte dobrada. |
| 4 | Estamos a fabricar e a fornecer uma gama completa de painéis de parede de água. |
| 5 | Os tubos que oferecemos são conhecidos por resistirem a uma grande pressão interna, uma vez que uma faixa contínua de material de barbatana é enrolada em espiral no tubo. |
| 6 | Esses tubos são conhecidos por fornecer calor uniformemente, o que resulta em um aumento da produção de calor. |
| 7 | A função principal dos painéis de parede de água na caldeira é absorver o calor gerado pela chama ou fumo de alta temperatura e gerar vapor ou água quente em tubos,Assim, para reduzir a temperatura na câmara. |
Aplicação
| 1 | A parede de água de membrana para caldeira CFB são paredes de membrana que são feitas de tubos soldados juntos com ou sem uma tira de metal no meio. |
| 2 | Estas paredes formam o recinto da câmara de combustão de carvão. |
| 3 | Os tubos de parede de água também são referidos como a seção do evaporador; eles contêm água principalmente em forma líquida que evapora gradualmente à medida que sobe na caldeira. |
Notas
| 1 | Controle da penetração da solda para satisfazer os requisitos mecânicos e de transferência de calor Controle da deformação até tolerâncias aceitáveis. |
| 2 | Os painéis necessitam habitualmente de endireitamento na oficina após solda e tratamento térmico.A questão a ser respondida é se a oficina pode então satisfazer as tolerâncias dimensionais necessárias para uma instalação bem sucedida no local? |
| 3 | Os procedimentos de manuseio existentes podem ser utilizados tal como estão sem adicionar controles excessivos que aumentem os custos e o calendário. |
| 4 | A importância do pré-aquecimento e da sua manutenção através do processo de solda pode causar uma série de problemas de manuseio e processamento de fábrica que aumentam substancialmente os custos. |
