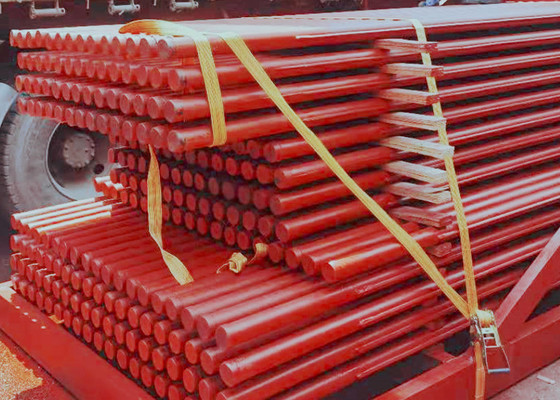

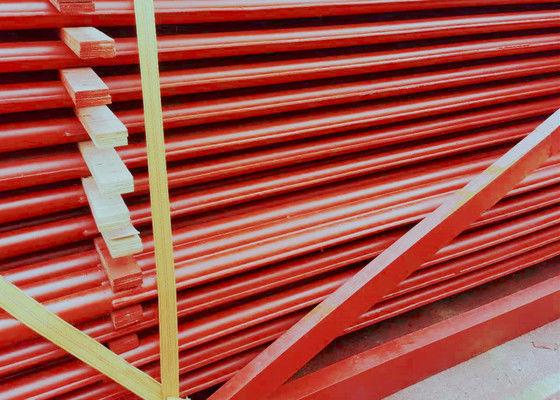

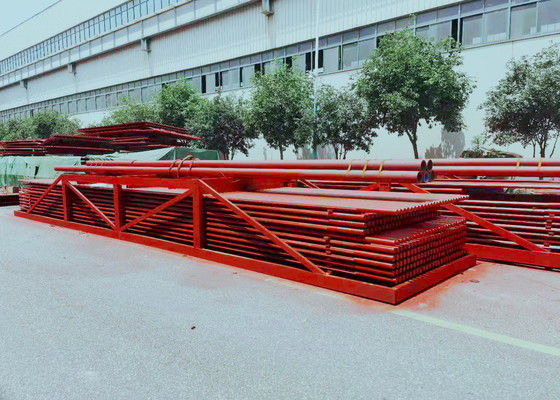

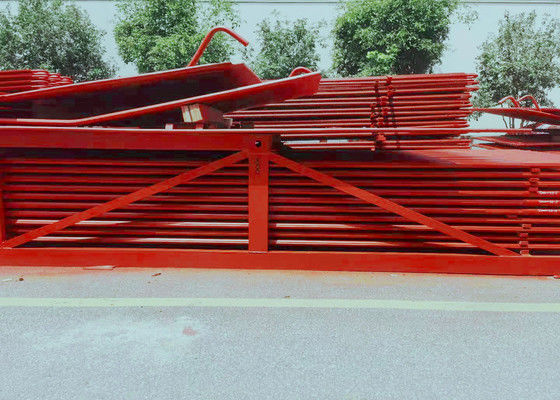

Substituição de tubos de parede da membrana da caldeira de 60 painéis em usinas de energia ODM

60 painéis parede de membrana da caldeira com soldagem por arco submerso para manutenção da caldeira da usina

Introdução

A parede de água de membrana é uma estrutura hermética composta por tubos e barbatanas. As vantagens são menos fugas de ar no forno; pode utilizar parede de colocação de tubos,menor carga na estrutura de aço e menor custo da caldeira■ estrutura de suspensão fácil de usar e melhor sistema de expansão térmica, adequado para produção mecanizada em larga escala, alta taxa de montagem,baixa capacidade de armazenamento de calor e redução do tempo de arranque e desligamentoA desvantagem é que o processo de fabrico é complexo.

Pontos fortes da parede de água da membrana

(1) Assegurar a vedação da parede do forno e reduzir a fuga de ar na câmara de combustão.

(2) A realização de um arrefecimento total por água na câmara de combustão é benéfica para evitar a coqueação em condições de combustão intensificada.

(3) O tempo de arrefecimento do arranque e desligamento das caldeiras pode ser reduzido devido à sua pequena capacidade de armazenamento de calor, ao rápido aumento da temperatura e ao rápido arrefecimento na câmara de combustão.

(4) A parede do forno de colocação de tubos é adequada, o que reduz muito a carga do quadro da caldeira e é conveniente para suspensão e elevação.

(5) Em comparação com o tipo de tubo nu, a capacidade de absorção de calor do tubo é melhorada.

(6) Melhora o grau de montagem dos componentes da caldeira, facilita e reduz a carga de trabalho de instalação.

De acordo com os diferentes processos de fabrico, a parede de água da membrana pode ser dividida em três tipos ((ver Fig. 1):1Os tubos laminados com barbatanas são soldados em filas, com menos carga de trabalho de solda, mas os tubos com barbatanas são caros.que tem baixo custo de material e pode facilmente satisfazer os requisitos de vários lugares, mas o aço plano requer um equipamento de acabamento e de alta precisão.3- Soldadura por fusão de tubos nus, as barbatanas entre os tubos são formadas por enchimento do fio de soldadura, utilizado principalmente para o pequeno espaço entre os tubos.A distância entre os tubos da parede de água da membrana está relacionada com fatores como a pressão da caldeira e a carga de calor do forno, geralmente s/d é 1,2-1.5.

Especificações

A função principal dos painéis de parede de água na caldeira é absorver o calor gerado pela chama ou fumo de alta temperatura e gerar vapor ou água quente em tubos,Assim, para reduzir a temperatura na câmara.

• Painel de parede de água da caldeira de membrana:O aquecimento combinado é feito através da soldagem de vários tubos laminados com nadadeiras numa superfície selada, o que melhora a hermeticidade do forno e reduz a fuga de ar.
• Tubos de parede de água estofados:Soldar pinos de 20 a 25 mm de comprimento e de 6 a 12 mm de diâmetro no tubo de parede de água e, em seguida, aplicar um plástico refratário de minério de cromo para reduzir a absorção de calor do painel de parede de água,e aumentar a temperatura na zona de combustãoÉ adequado para situações em que é difícil incendiar o combustível, bem como para fornos de descarga de escória específicos.
• Painel de parede de água da caldeira de tubo simples:composto por uma linha inteira de tubos de aço sem costura, a estrutura mais simples.
• Tubos de parede para água de caldeira:Incorporado na parede interna da parede do forno, absorção de calor unilateral.
• Painel de parede de água aquecida de dois lados:Instalado no centro do grande forno de caldeira, que é dividido em duas partes independentes umas das outras, e ambos os lados são aquecidos.
