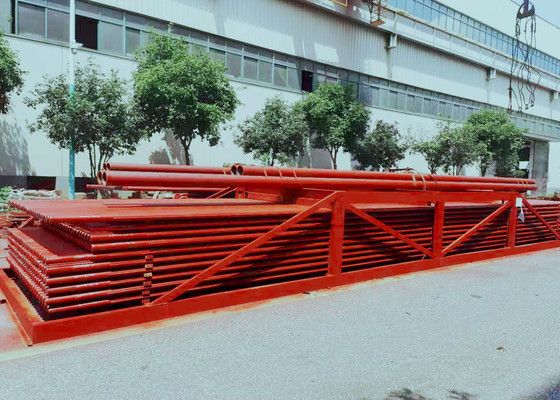

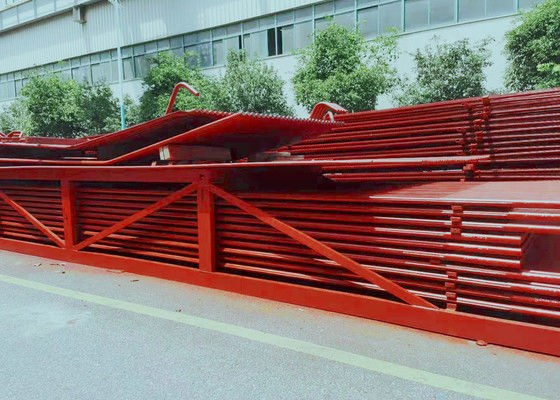

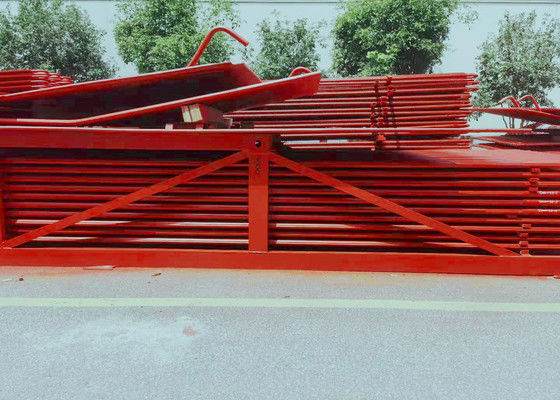

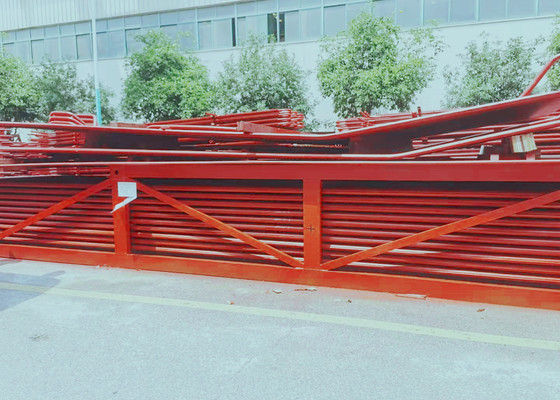

Parede de caldeira de água de membrana industrial a carvão com SAW Q235B

Parede de água de membrana de caldeira com SAW para aplicação em moinhos de açúcar e outras caldeiras industriais

Introdução

A parede de água de membrana é uma estrutura hermética composta por tubos e barbatanas. As vantagens são menos fugas de ar no forno; pode utilizar parede de colocação de tubos,menor carga na estrutura de aço e menor custo da caldeira■ estrutura de suspensão fácil de usar e melhor sistema de expansão térmica, adequado para produção mecanizada em larga escala, alta taxa de montagem,baixa capacidade de armazenamento de calor e redução do tempo de arranque e desligamentoA desvantagem é que o processo de fabrico é complexo.

De acordo com os diferentes processos de fabrico, a parede de água da membrana pode ser dividida em três tipos ((ver Fig. 1):1Os tubos laminados com barbatanas são soldados em filas, com menos carga de trabalho de solda, mas os tubos com barbatanas são caros.que tem baixo custo de material e pode facilmente satisfazer os requisitos de vários lugares, mas o aço plano requer um equipamento de acabamento e de alta precisão.3- Soldadura por fusão de tubos nus, as barbatanas entre os tubos são formadas por enchimento do fio de soldadura, utilizado principalmente para o pequeno espaço entre os tubos.A distância entre os tubos da parede de água da membrana está relacionada com fatores como a pressão da caldeira e a carga de calor do forno, geralmente s/d é 1,2-1.5.

Materiais para painéis de parede de água
20# Aço, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Normas
Padrão do código ASME, Padrão GB

Inspecção da qualidade
MT, RT, Ensaio hidráulico

Especificações

A função principal dos painéis de parede de água na caldeira é absorver o calor gerado pela chama ou fumo de alta temperatura e gerar vapor ou água quente em tubos,Assim, para reduzir a temperatura na câmara.

• Painel de parede de água da caldeira de membrana:O aquecimento combinado é feito através da soldagem de vários tubos laminados com nadadeiras numa superfície selada, o que melhora a hermeticidade do forno e reduz a fuga de ar.
• Tubos de parede de água estofados:Soldar pinos de 20 a 25 mm de comprimento e de 6 a 12 mm de diâmetro no tubo de parede de água e, em seguida, aplicar um plástico refratário de minério de cromo para reduzir a absorção de calor do painel de parede de água,e aumentar a temperatura na zona de combustãoÉ adequado para situações em que é difícil incendiar o combustível, bem como para fornos de descarga de escória específicos.
• Painel de parede de água da caldeira de tubo simples:composto por uma linha inteira de tubos de aço sem costura, a estrutura mais simples.
• Tubos de parede para água de caldeira:Incorporado na parede interna da parede do forno, absorção de calor unilateral.
• Painel de parede de água aquecida de dois lados:Instalado no centro do grande forno de caldeira, que é dividido em duas partes independentes umas das outras, e ambos os lados são aquecidos.
