ASME Standard SA192M Tubos de caldeira de parede de água de uma central eléctrica de membrana

Paredes de membrana da caldeira padrão ASME fabricadas em SA192M para substituição/manutenção de moinhos de açúcar

Introdução ao produto

Os painéis de parede de água são a principal superfície de aquecimento das caldeiras, composta por várias fileiras de tubos de aço, dispostos ao redor do canto da caldeira.e o exterior aceita o calor da chama no forno da caldeiraO fluido de trabalho sobe no forno e evapora devido ao calor.

Quando a parede de água foi inicialmente concebida, não se destinava a aquecer, mas a arrefecer o forno para que não fosse danificado por altas temperaturas.devido à sua boa função de troca de calorA superfície de aquecimento por evaporação consiste em muitos tubos paralelos colocados na parede interna da lareira da caldeira.As suas funções consistem em absorver o calor radiante por fogo de alta temperatura ou fumo de gás no forno, e produzir vapor ou água quente dentro dos tubos, e também reduzir a temperatura da parede do forno, de modo a protegê-lo.A temperatura da chama no forno é muito elevada e a intensidade da radiação térmica é muito elevada.. 40-50% ainda mais de calor é absorvido pela parede de água. Exceto caldeiras de pequena capacidade, a principal superfície de aquecimento por evaporação para as atuais caldeiras de tubo de água é a parede de água.

Se, de acordo com o tipo de estrutura, as paredes de água podem ser divididas em tipos: tipo de tubo nu, tipo de membrana e tipo de tubo de punção.

O tipo de membrana é o mais utilizado.

A parede de água de membrana é uma estrutura hermética composta por tubos e barbatanas. As vantagens são menos fugas de ar no forno; pode utilizar parede de colocação de tubos,menor carga na estrutura de aço e menor custo da caldeira■ estrutura de suspensão fácil de usar e melhor sistema de expansão térmica, adequado para produção mecanizada em larga escala, alta taxa de montagem,baixa capacidade de armazenamento de calor e redução do tempo de arranque e desligamentoA desvantagem é que o processo de fabrico é complexo.

De acordo com os diferentes processos de fabrico, a parede de água da membrana pode ser dividida em três tipos ((ver Fig. 1):1Os tubos laminados com barbatanas são soldados em filas, com menos carga de trabalho de solda, mas os tubos com barbatanas são caros.que tem baixo custo de material e pode facilmente satisfazer os requisitos de vários lugares, mas o aço plano requer um equipamento de acabamento e de alta precisão.3- Soldadura por fusão de tubos nus, as barbatanas entre os tubos são formadas por enchimento do fio de soldadura, utilizado principalmente para o pequeno espaço entre os tubos.A distância entre os tubos da parede de água da membrana está relacionada com fatores como a pressão da caldeira e a carga de calor do forno, geralmente s/d é 1,2-1.5.

Especificações

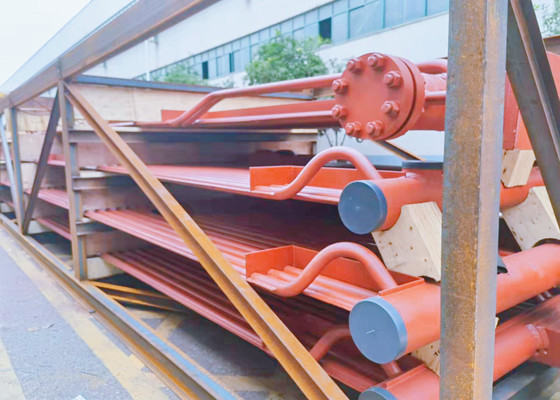

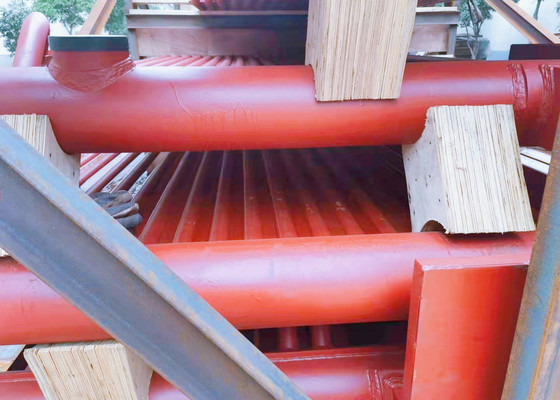

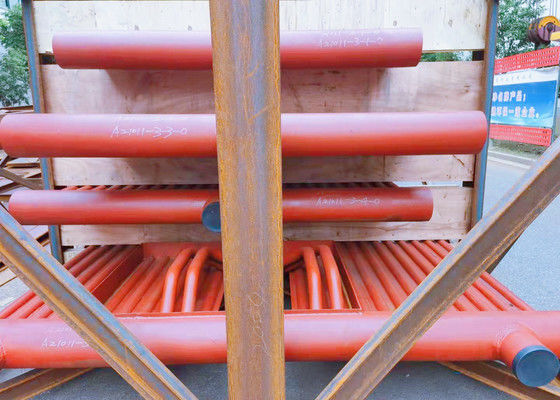

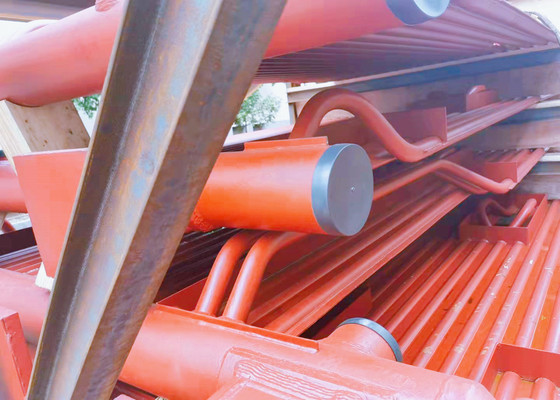

As imagens acima são paredes de membrana para um projeto do Paquistão com detalhes das especificações abaixo:
