SA192 Membrana de caldeira de tubos de parede de água base com cabeçalho múltiplo

Tubo de base padrão ASME SA192 feito de parede de membrana de caldeira com cabeçalho múltiplo

Introdução ao produto

Os painéis de parede de água são a principal superfície de aquecimento das caldeiras, composta por várias fileiras de tubos de aço, dispostos ao redor do canto da caldeira.e o exterior aceita o calor da chama no forno da caldeiraO fluido de trabalho sobe no forno e evapora devido ao calor.

O principal tipo de painéis de parede de água fabricados pela nossa empresa é a parede de membrana.

A parede de água de membrana é uma estrutura hermética composta por tubos e barbatanas. As vantagens são menos fugas de ar no forno; pode utilizar parede de colocação de tubos,menor carga na estrutura de aço e menor custo da caldeira■ estrutura de suspensão fácil de usar e melhor sistema de expansão térmica, adequado para produção mecanizada em larga escala, alta taxa de montagem,baixa capacidade de armazenamento de calor e redução do tempo de arranque e desligamentoA desvantagem é que o processo de fabrico é complexo.

De acordo com os diferentes processos de fabrico, a parede de água da membrana pode ser dividida em três tipos:1Os tubos laminados com barbatanas são soldados em filas, com menos carga de trabalho de solda, mas os tubos com barbatanas são caros.que tem baixo custo de material e pode facilmente satisfazer os requisitos de vários lugares, mas o aço plano requer um equipamento de acabamento e de alta precisão.3- Soldadura por fusão de tubos nus, as barbatanas entre os tubos são formadas por enchimento do fio de soldadura, utilizado principalmente para o pequeno espaço entre os tubos.A distância entre os tubos da parede de água da membrana está relacionada com fatores como a pressão da caldeira e a carga de calor do forno, geralmente s/d é 1,2-1.5.

Especificações

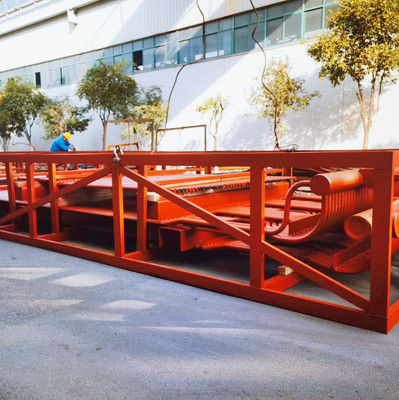

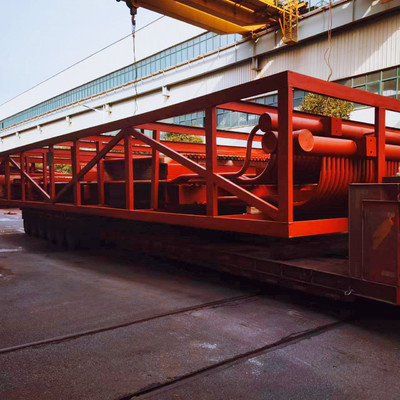

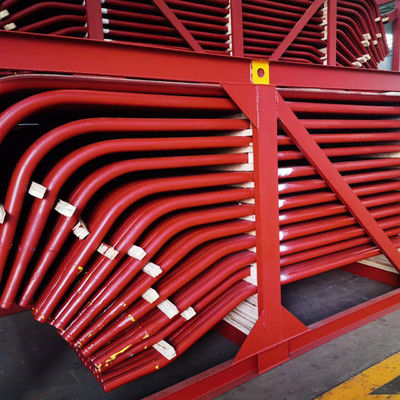

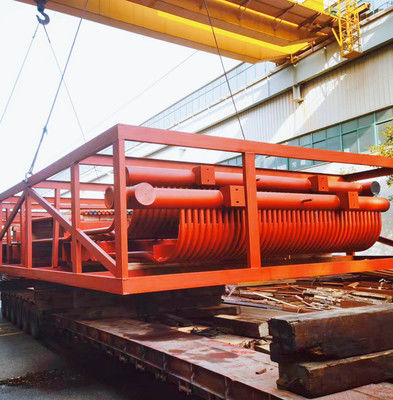

As imagens acima são paredes de membrana para um projeto do Paquistão com detalhes das especificações abaixo:
