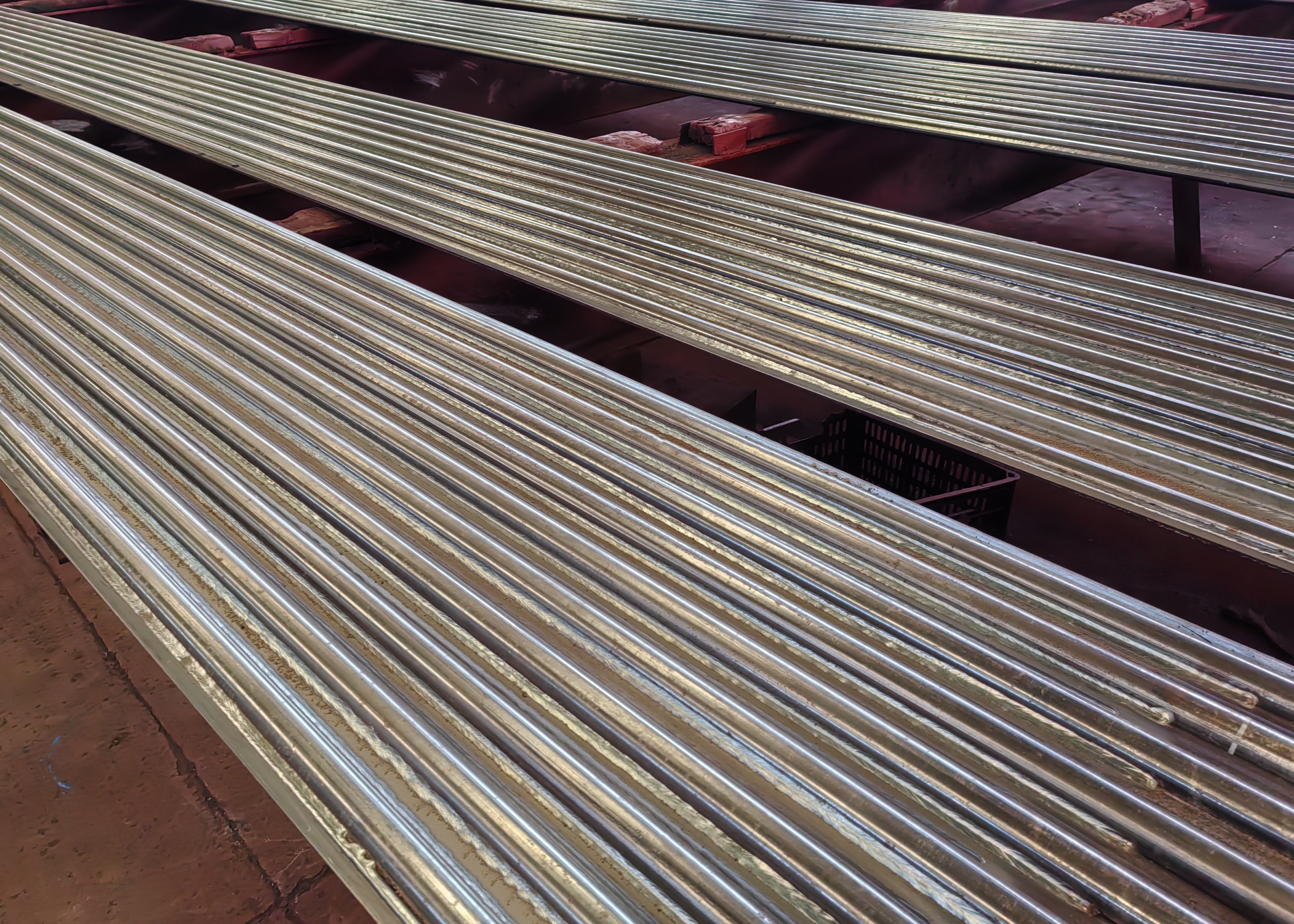

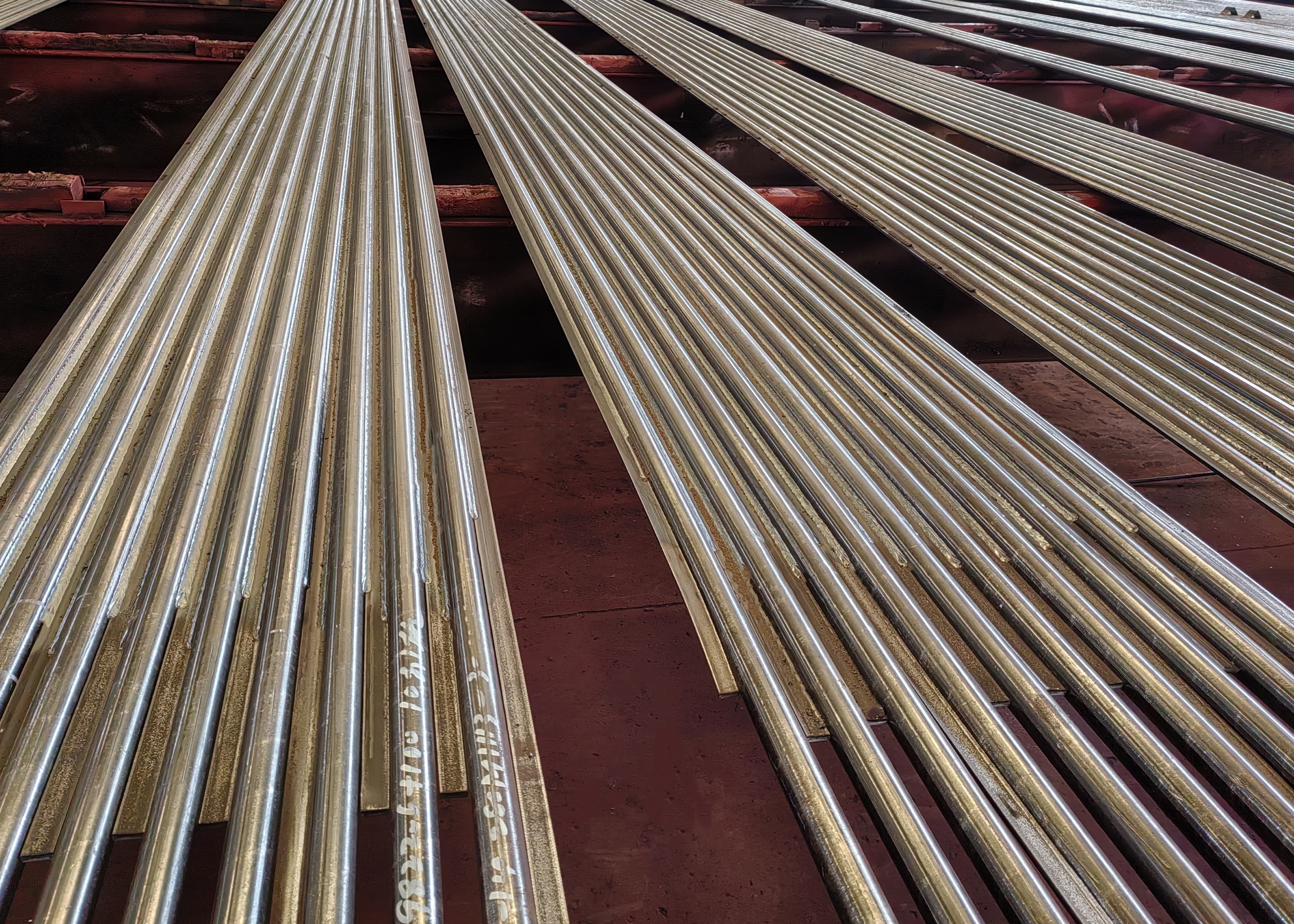

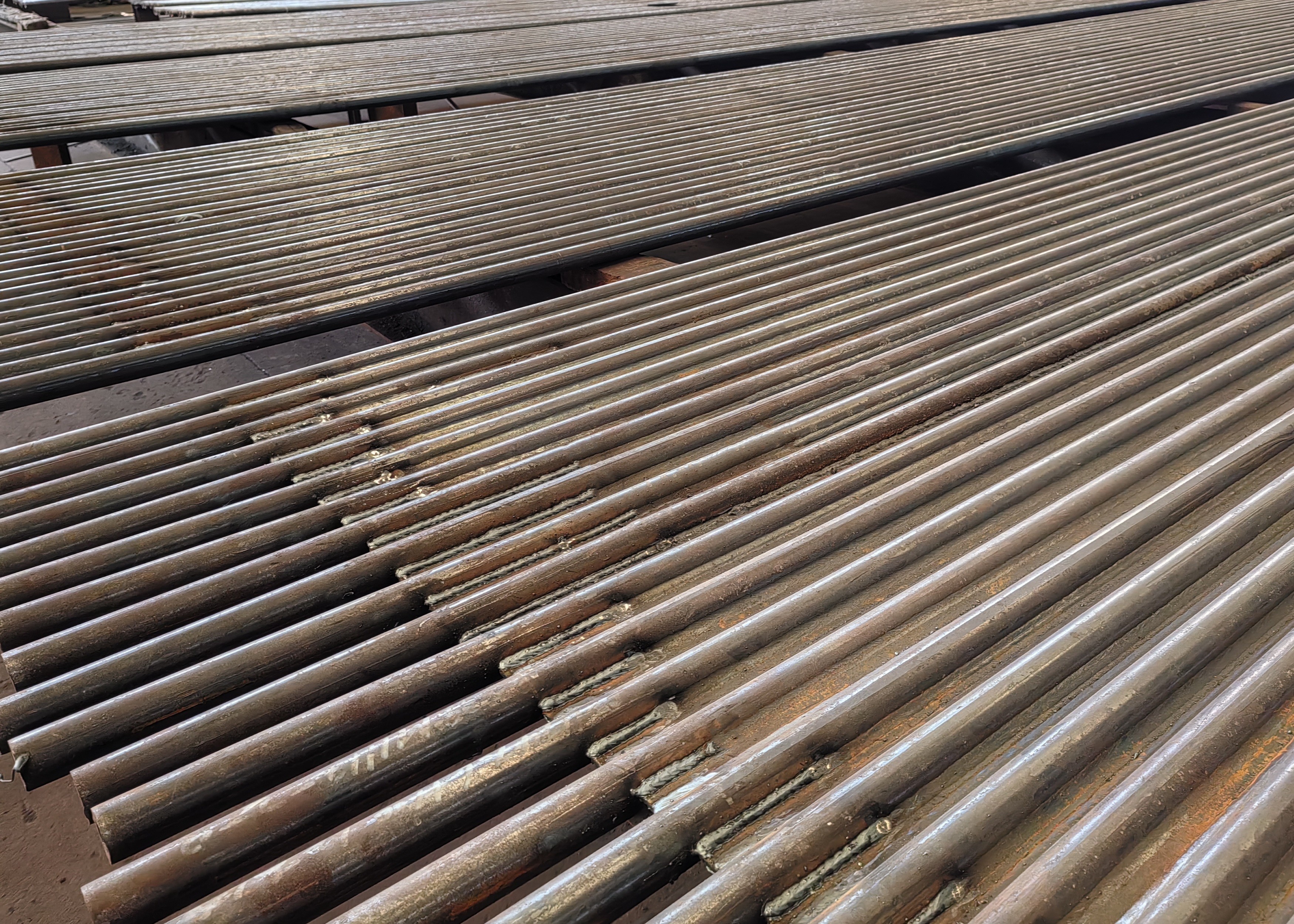

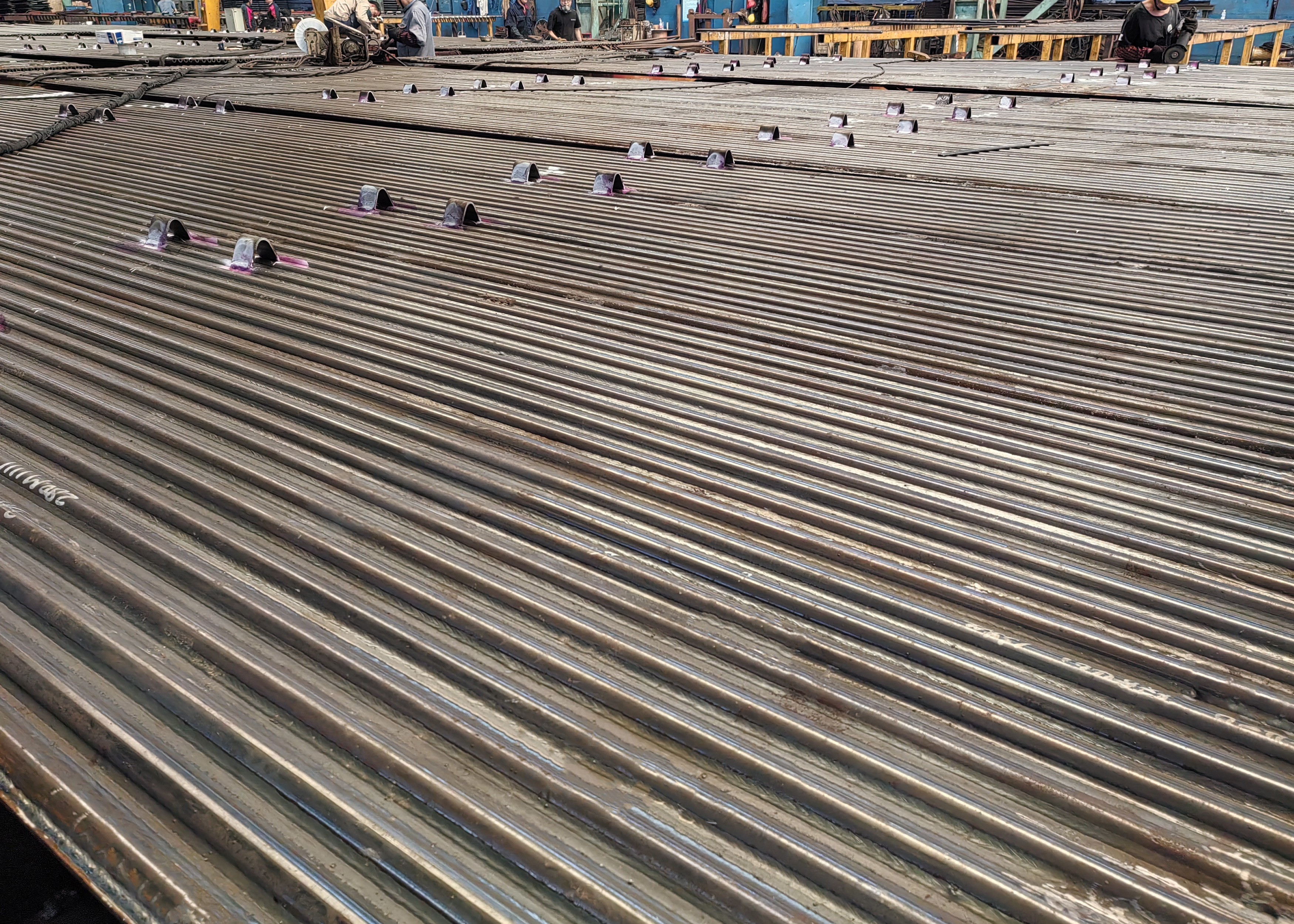

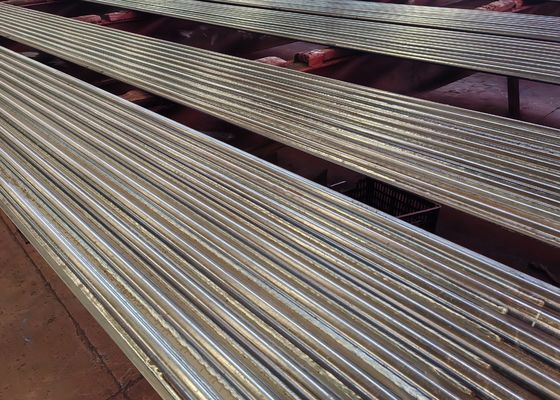

Painel de parede de água da caldeira de forno de aço carbono estufado Padrão ASME

A parede da membrana da caldeira, também conhecida como parede de água da membrana, refere-se à parede do forno da caldeira que é soldada com tubos e aço plano.A parede de água da caldeira grande é basicamente uma parede de membrana, que tem as vantagens de simplicidade, poupança de aço, bom isolamento térmico e boa hermeticidade.Assim, a parede do forno só precisa usar materiais de isolamento térmico, em vez de materiais refratários, de modo a reduzir consideravelmente a espessura e o peso da parede do forno, simplificar a estrutura da parede do forno e reduzir o peso total da caldeira.

classificação

De acordo com o tipo de estrutura, existem três tipos principais: tipo de tubo simples, tipo de membrana e tipo de tubo estrangulado.

A parede de água do tubo simples é composta por uma linha inteira de tubos de aço sem costura, e sua estrutura é a mais simples;a membrana de soldagem de parede de água muitos tubos de barbatanas laminados resfriados a água juntamente com soldagem pontual, de modo a que se tornem uma superfície de aquecimento combinado selada, que não só pode melhorar a hermeticidade do forno, reduzir a fuga de ar, mas também proteger melhor a parede do forno,reduzir o peso da parede do forno, simplificar a estrutura; a parede de água do tubo de espinhos é para soldar muitos pinos com um comprimento de 20 ~ 25 mm e um diâmetro de 6 ~ 12 mm no tubo de parede resfriado a água,e, em seguida, aplicar plástico refratário de minério de cromo, a fim de reduzir a absorção de calor desta parte da parede de água e aumentar a temperatura da zona de combustão, é adequado para ocasiões em que a ignição do combustível é particularmente difícil ou para alguns fornos de descarga de escória líquida.

De acordo com a parte do traçado, existem dois tipos de parede fixa e parede divisória (ou seja, aquecimento de dois lados) parede de refrigeração por água.

O primeiro é em grande parte parcialmente incorporado na parede interna da parede do forno e absorve calor de um lado, enquanto o segundo é em grande parte instalado no meio da câmara do forno de uma grande caldeira,separando todo o forno em duas partes independentes que são aquecidas em ambos os lados.

Funções
