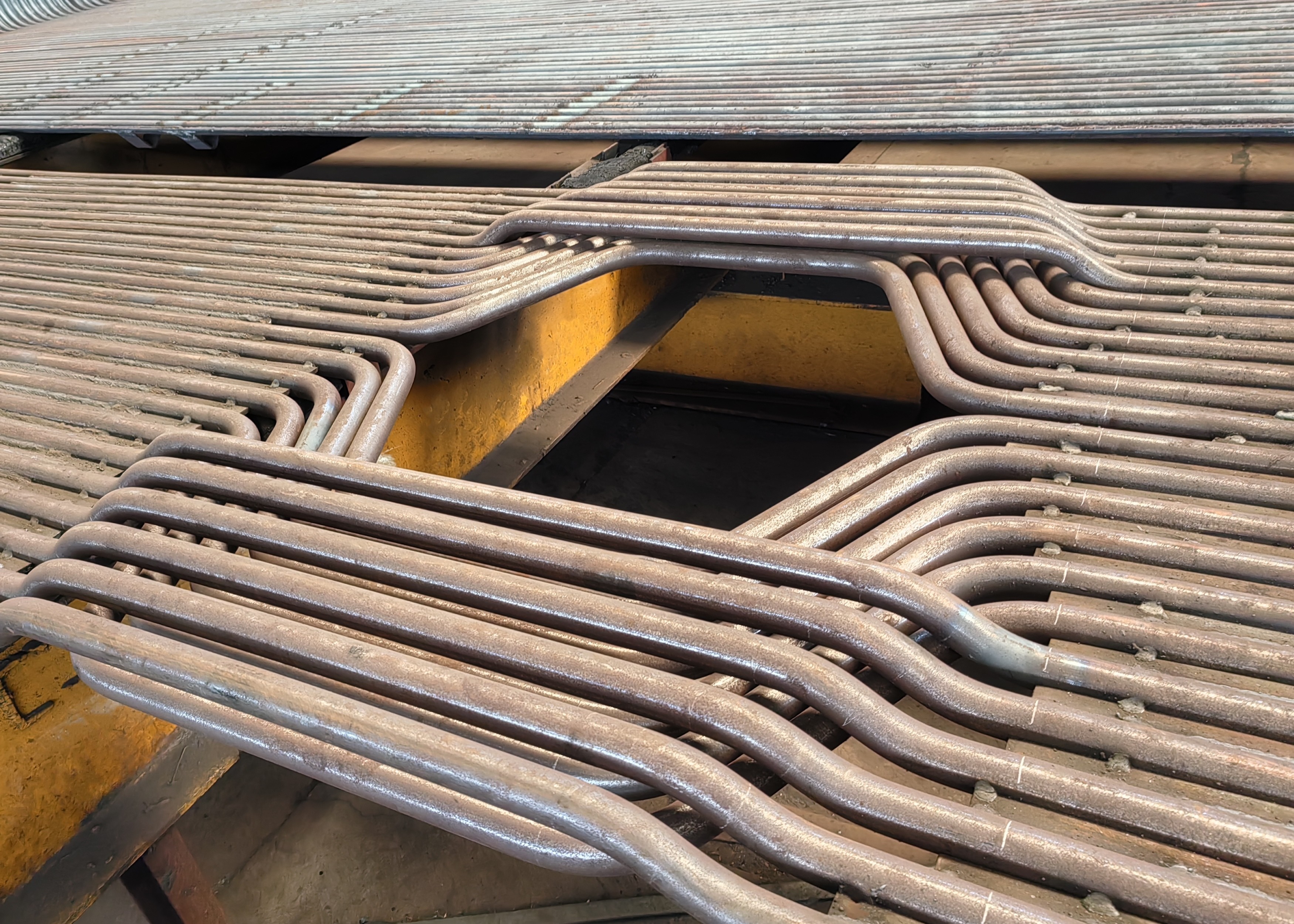

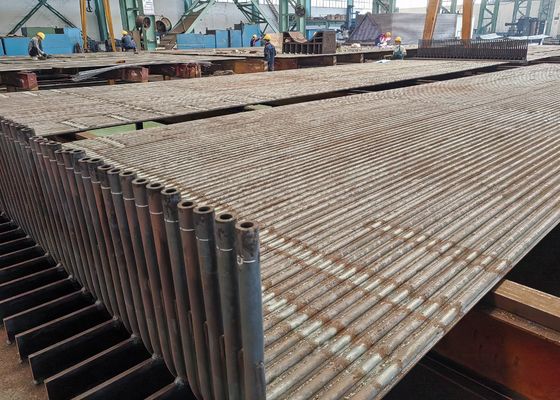

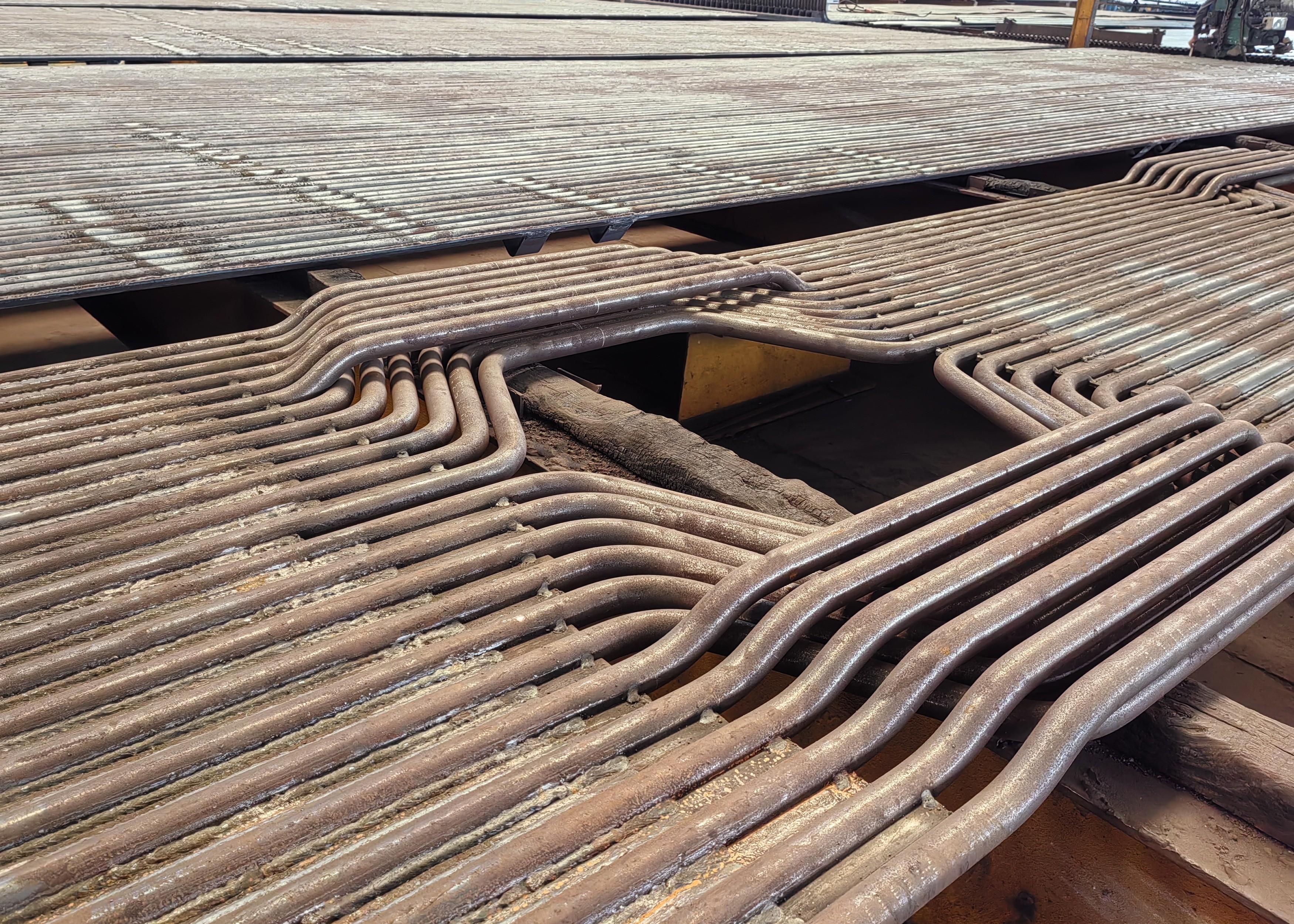

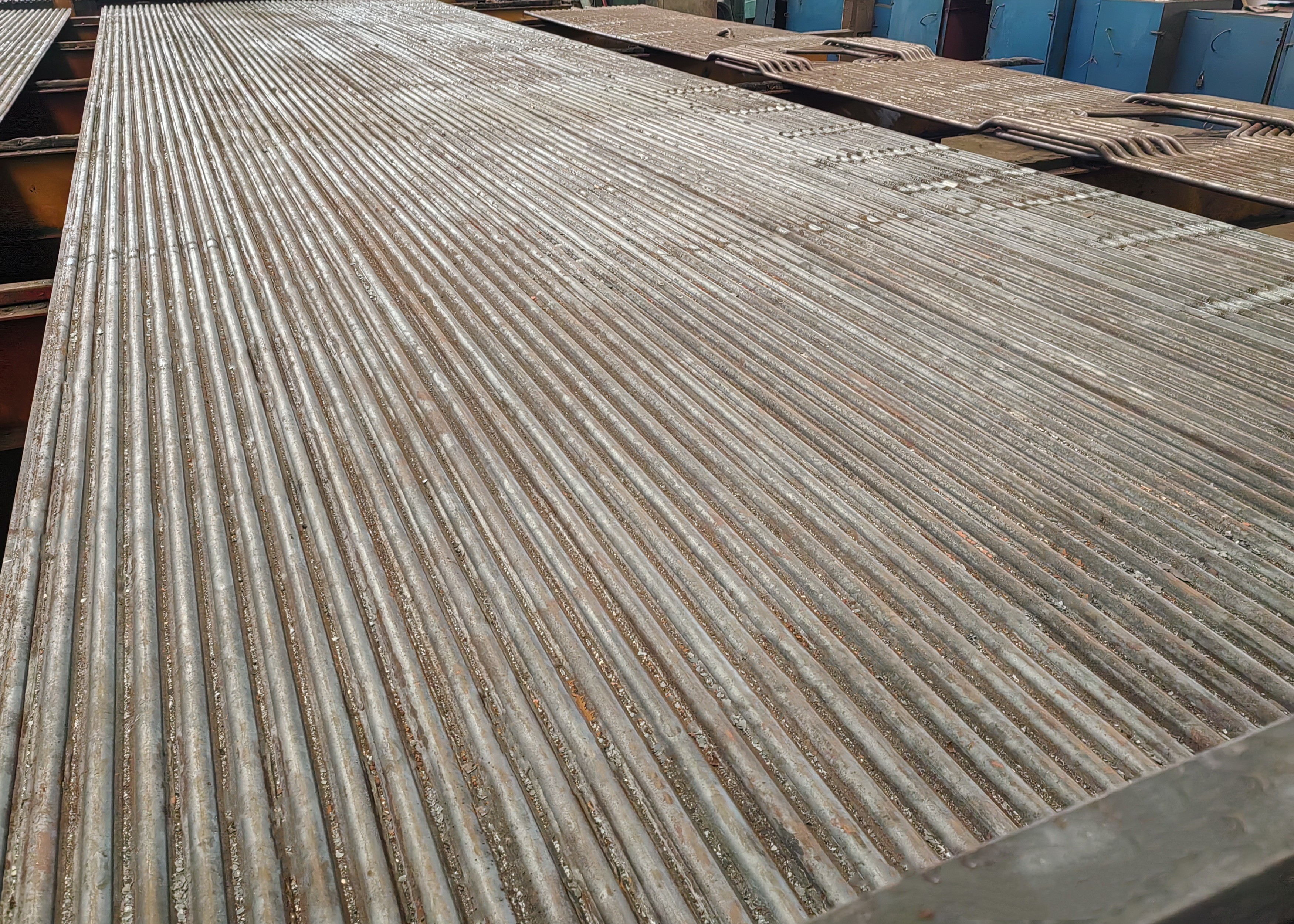

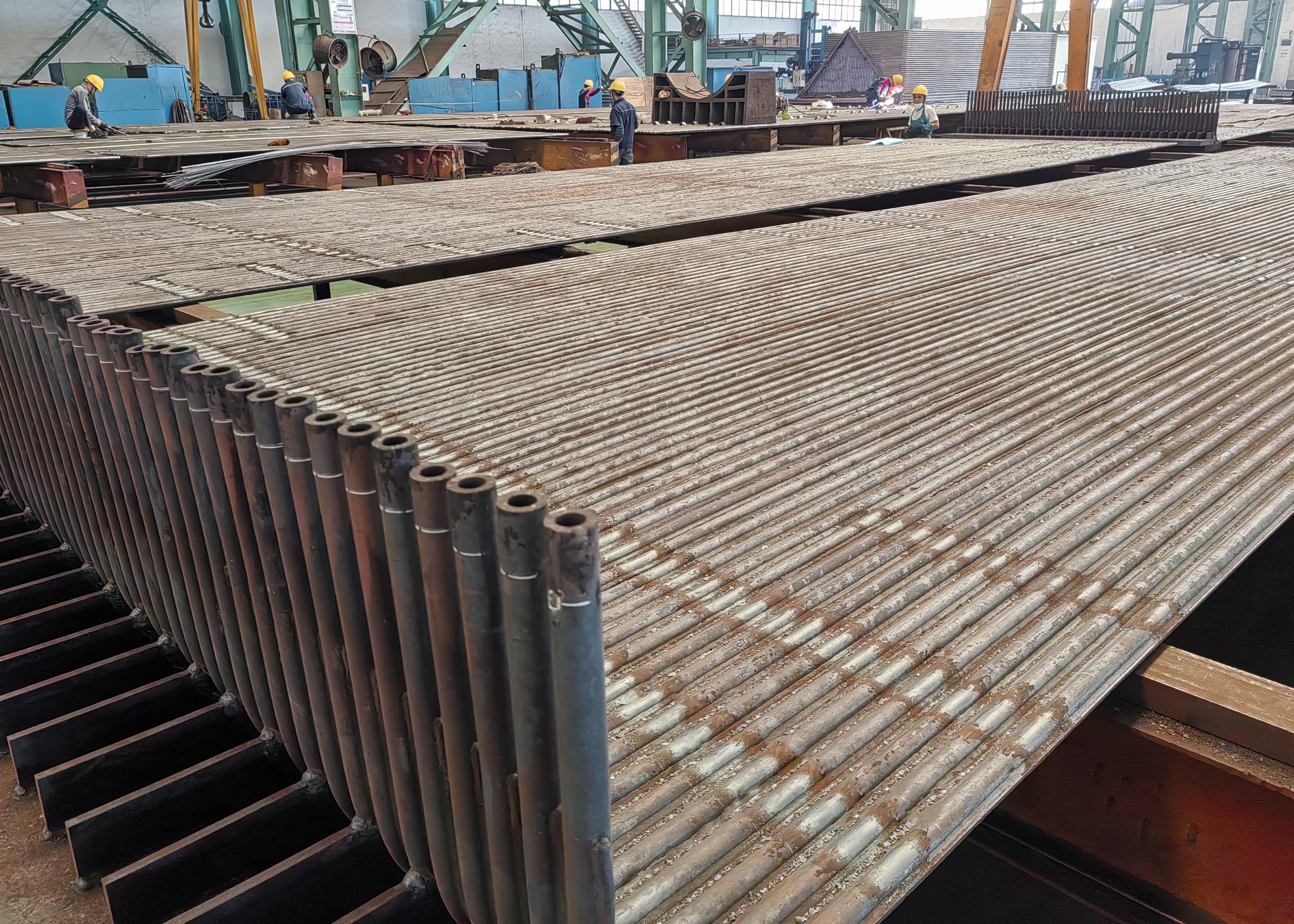

ASME SA 210 Parede de aço carbono, painel de membrana da caldeira de água

A parede de água da membrana deve soldar muitas barbatanas e tubos em sequência ao longo da direção longitudinal para formar uma superfície de aquecimento de parede de água inteira.O tamanho de cada componente é soldado de acordo com os requisitos do grupo de tubos de circuito circular, e o grupo é então selado com soldagem entre o grupo durante a instalação, de modo que o forno é fortemente cercado por uma camada inteira de diafragma de parede resfriado a água, portanto,esta parede resfriada por água é muitas vezes chamado de uma membrana parede resfriada por águaUma das vantagens da parede de água de membrana é que pode ser soldada em um componente pelo fabricante, e é rápida e fácil de instalar.

classificação

De acordo com o tipo de estrutura, existem três tipos principais: tipo de tubo simples, tipo de membrana e tipo de tubo estrangulado.

A parede de água do tubo simples é composta por uma linha inteira de tubos de aço sem costura, e sua estrutura é a mais simples;a membrana de soldagem de parede de água muitos tubos de barbatanas laminados resfriados a água juntamente com soldagem pontual, de modo a que se tornem uma superfície de aquecimento combinado selada, que não só pode melhorar a hermeticidade do forno, reduzir a fuga de ar, mas também proteger melhor a parede do forno,reduzir o peso da parede do forno, simplificar a estrutura; a parede de água do tubo de espinhos é para soldar muitos pinos com um comprimento de 20 ~ 25 mm e um diâmetro de 6 ~ 12 mm no tubo de parede resfriado a água,e, em seguida, aplicar plástico refratário de minério de cromo, a fim de reduzir a absorção de calor desta parte da parede de água e aumentar a temperatura da zona de combustão, é adequado para ocasiões em que a ignição do combustível é particularmente difícil ou para alguns fornos de descarga de escória líquida.

De acordo com a parte do traçado, existem dois tipos de parede fixa e parede divisória (ou seja, aquecimento de dois lados) parede de refrigeração por água.

O primeiro é em grande parte parcialmente incorporado na parede interna da parede do forno e absorve calor de um lado, enquanto o segundo é em grande parte instalado no meio da câmara do forno de uma grande caldeira,separando todo o forno em duas partes independentes que são aquecidas em ambos os lados.

Vantagens das paredes de água de membrana

(1) Assegurar a estanqueidade da parede do forno e reduzir a fuga de ar da câmara de combustão.

(2) A câmara de combustão é totalmente refrigerada a água, o que favorece a prevenção da cokagem em caso de combustão intensificada.

(3) A capacidade de armazenamento de calor é pequena, a câmara de combustão aquece rapidamente e o arrefecimento também é rápido, o que pode encurtar o tempo de arrefecimento do arranque e desligamento da caldeira.

(4) É conveniente utilizar a parede do forno de tubulação, que reduz muito a carga do quadro da caldeira e é conveniente para suspensão.

(5) Em comparação com o tubo normal, a capacidade de absorção de calor do tubo é melhorada.

(6) Melhora o grau de pré-montagem das peças da caldeira, o que é conveniente e reduz a carga de trabalho de instalação.
