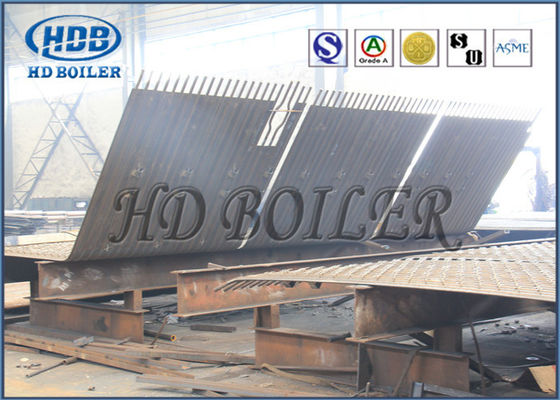

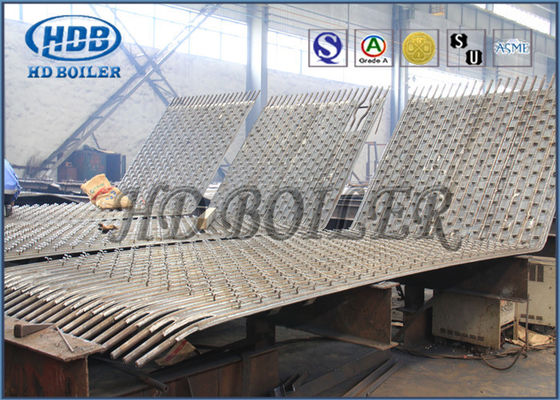

Painel de parede da parte traseira de Waterwall da membrana da caldeira da soldadura de arco submersa para o central elétrica de carvão
Product Details
| Combustível: | Combustível a carvão/gás/óleo, aquecimento por água | Tipo: | Soldadura de arco submersa automática |
|---|---|---|---|
| Variação de aplicações: | Central elétrica | Especificações: | Inspeção de ASME |
| Inspecção: | Inspeção de ASME | Dimensão do tubo: | 38.1*3.2 |
| Combustível da caldeira: | Calor de carvão/gás/a carvão/água | Palavra chave: | Palavra chave |
| Palavras-chave: | Parede da membrana da caldeira | Materiais: | Aço carbono/de aço inoxidável |
| Utilização: | Caldeira do poder Plant/CFB | ||
| Destacar |
Parede de membrana da caldeira da central de carvão,Parede da membrana da caldeira do painel traseiro,Parede de membrana de uma caldeira de soldagem por arco submerso |
||
Product Description
Painel de parede traseira de membrana de caldeira de soldagem por arco submerso para central de carvão
Introdução
- A HDB fornece painéis de parede de substituição, aberturas de queimadores, portas de inspecção e portas para caldeiras de utilidade pública e industriais.As nossas paredes de água de membrana são fabricadas usando matéria-prima de alta qualidade e equipamentos de produção contemporâneos na nossa unidade de fabricação avançadaA gama oferecida está disponível em vários tamanhos, formas e especificações, de acordo com as exigências de nossos estimados clientes.
- As paredes de água da caldeira são paredes de membrana que são feitas de tubos soldados juntos com ou sem uma tira de metal no meio.Tubos de parede de água também são referidos como a seção do evaporador■ contêm água na sua maioria em forma líquida, que evapora gradualmente à medida que sobe na caldeira.
Vantagens da parede de água de membrana
1) Garantir a impermeabilidade da parede do forno e reduzir a fuga de ar da câmara de combustão.
2) Para alcançar o resfriamento por água completa da câmara de combustão, e os acessórios da caldeira membrana parede de água é benefício para evitar coque sob a condição de cozimento suplementar.
3) A capacidade de armazenamento térmico é pequena, o aquecimento da câmara de combustão é rápido e o arrefecimento também é rápido, o que poderia encurtar o tempo de arrefecimento da partida da caldeira e do desligamento do forno.
4) É bom adotar a parede resfriada por água com suporte superior e pode reduzir a carga da estrutura da caldeira, o que é benéfico para a sobreposição.
5) Em comparação com os tubos nus, a parede de água da membrana melhora a capacidade de absorção de calor dos tubos.
6) A parede de água da membrana da caldeira direta da fábrica poderia melhorar o grau de combinação preliminar das peças da caldeira e reduzir a carga de trabalho de instalação.
Aumentar
| 1 | Os painéis de parede de água são utilizados em caldeiras de recuperação de calor residual. |
| 2 | Nós fabricamos painéis de parede de água, estes são fabricados a partir de tubos de aço carbono para os desenhos e especificações dos clientes. |
| 3 | Durante a fabricação, é prestado especial cuidado à ovalidade e ao afinamento na parte dobrada. |
| 4 | Estamos a fabricar e a fornecer uma gama completa de painéis de parede de água. |
| 5 | Os tubos que oferecemos são conhecidos por resistirem a uma grande pressão interna, uma vez que uma faixa contínua de material de barbatana é enrolada em espiral no tubo. |
| 6 | Esses tubos são conhecidos por fornecer calor uniformemente, o que resulta em um aumento da produção de calor. |
| 7 | A função principal dos painéis de parede de água na caldeira é absorver o calor gerado pela chama ou fumo de alta temperatura e gerar vapor ou água quente em tubos,Assim, para reduzir a temperatura na câmara. |
Aplicação
| 1 | A parede de água de membrana para caldeira CFB são paredes de membrana que são feitas de tubos soldados juntos com ou sem uma tira de metal no meio. |
| 2 | Estas paredes formam o recinto da câmara de combustão de carvão. |
| 3 | Os tubos de parede de água também são referidos como a seção do evaporador; eles contêm água principalmente em forma líquida que evapora gradualmente à medida que sobe na caldeira. |
Notas
| 1 | Controle da penetração da solda para satisfazer os requisitos mecânicos e de transferência de calor Controle da deformação até tolerâncias aceitáveis. |
| 2 | Os painéis necessitam habitualmente de endireitamento na oficina após solda e tratamento térmico.A questão a ser respondida é se a oficina pode então satisfazer as tolerâncias dimensionais necessárias para uma instalação bem sucedida no local? |
| 3 | Os procedimentos de manuseio existentes podem ser utilizados tal como estão sem adicionar controles excessivos que aumentem os custos e o calendário. |
| 4 | A importância do pré-aquecimento e da sua manutenção através do processo de solda pode causar uma série de problemas de manuseio e processamento de fábrica que aumentam substancialmente os custos. |
Material e disposição da membrana/parede de água:
O forno e o telhado são constituídos por uma parede de água de membrana e pendurados na estrutura de aço por um suspensor superior pendurado de um cabeçalho superior de arrefecimento por água.A superfície de intersecção do forno é 3170×5290mm2 e a elevação do forno superior é 28877mmA parede de água da membrana é composta por um plano de aço de soldagem de φ60×5 e 6×45. A câmara de combustão é feita de um tubo de aço de φ60×4 e soldada com um alfinete para prender o material refratário.A parte superior da câmara de combustão liga-se à parede de água da membrana do fornoA parte inferior liga-se à câmara de vento de arrefecimento por água e ao distribuidor de ar de arrefecimento por água.A câmara de vento de resfriamento por água é composta por um tubo de aço φ60 e soldado com pinos para prender o material refratárioO distribuidor de refrigeração de água é soldado com um tubo de aço φ60 e um plano de aço 6X45.
O forno divide os circuitos de circulação de água esquerda, direita, dianteira e traseira.Instalar a válvula de descarga sob a cabeça inferior para descarga periódica.
