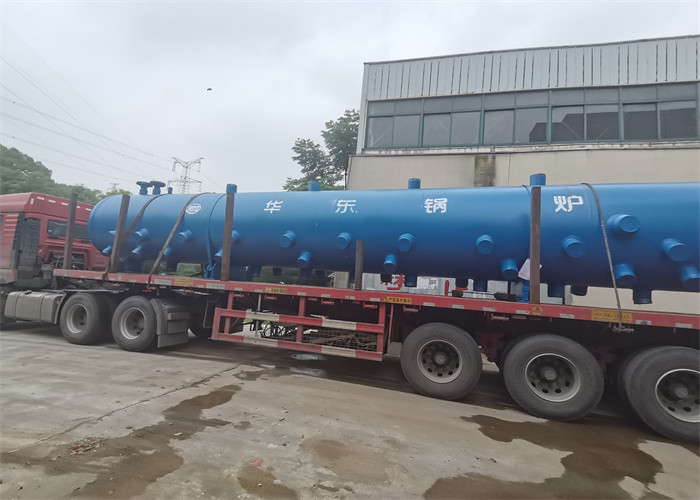

Caldeira de vapor de barro FBC Industrial
| Lugar de origem | China |
|---|---|
| Marca | SANCO |
| Certificação | ASME, ISO, GRADE A, EN |
| Número do modelo | tambor de vapor da caldeira |
| Quantidade de ordem mínima | 20 T |
| Preço | Negociável |
| Detalhes da embalagem | embalagem do mar |
| Tempo de entrega | 120 dias de trabalho |
| Termos de pagamento | T/T |
| Habilidade da fonte | 800tons/months |
Contacte-me para amostras e cupons grátis.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
skype: sales10@aixton.com
Se tiver alguma preocupação, fornecemos ajuda online 24 horas por dia.
xDetalhes do produto
| Variação de aplicações | Indústria | Temperatura de projeto | 300°C |
|---|---|---|---|
| Aplicação | Sistema de Caldeira e Sistema Industrial | Pressão | Alto - baixa pressão |
| Cores | Personalização | Tipo | Circulação/uma vez direto naturais |
| Destacar | Barril de vapor da caldeira FBC,Bateria de vapor de uma caldeira industrial,Bateria de barro e bateria de vapor da caldeira |
||
Descrição de produto
Opções de aço carbono e ligas para diferentes requisitos
Descrição
Um tambor de vapor é uma característica padrão de umCaldeira de tubo de águaÉ um reservatório de água/vapor na extremidade superior dos tubos de água.separador para a mistura vapor/águaA diferença de densidade entre a água quente e a água fria ajuda a acumular a água "mais quente" e o vapor saturado no tambor de vapor.
O tambor é o componente mais importante da caldeira de circulação natural. O tambor pode garantir a circulação normal da água e a segurança da caldeira.
Parâmetro técnico:
| Materiais | Aço inoxidável |
| Tipo | FBC, Recuperação de calor residual, Grate fired |
| Tipo | Tubos de água |
| Vantagens | Soldadura avançada, operação segura e fiável |
| Observações | A encomenda personalizada também é aceita. |
| Nome do produto | Barril de vapor da caldeira (separador de água a vapor) |
| Área de aplicação | Caldeira de circulação natural |
| Material da placa da concha do tambor |
- Aço carbono: Q245R, P265GH, SA516-Gr.60/65/70 - Aço ligado: Q345R, Q375R, 15CrMoR, 12Cr1MoVR, P355GH, DIWA353 |
| Material da cabeça do tambor | O mesmo que a concha. |
| Material do tubo do bico | De acordo com o projeto |
| Padrão | China GB, ASME, EN |
| Grau do fabricante | China Grade A, Certificado ABS, Certificado TUV |
| Temperatura de funcionamento | Temperatura de saturação à pressão nominal |
| Pressão de trabalho | 1.6 MPa ~ 22.5 MPa |
|
Espessura da placa de concha (Espessura da parede do tambor) |
≤ 150 mm |
| Diâmetro do tambor | ≤ 3200 mm |
| Comprimento do tambor | ≤ 25 000 mm |
| Solução |
- Concha: SMAW, SAW - Tubos de bico: GTAW (TIG), SMAW |
| TDN de solda |
- Secção longitudinal da concha: 100% RT, 100% UT - Secção circunferencial da concha: 100% RT, 15% UT - Secção de ângulo do tubo do bico: 100% UT, 100% MT |
1Função totalmente automática, segura e fiável, com uma variedade de dispositivos de controlo e protecção da caldeira, pressão de vapor, pressão de água e queima tudo com os sistemas de controlo automático.A caldeira de água quente também está equipada com controle de processo e controle de temperatura e tempo.
2Fácil de operar e manter, poupando mão-de-obra.
3. Equipado com queimador de marca importado, combustível de combustão completa e conservação de energia, proteção ambiental.
4- Sala de caldeiras fechada, livre de poluição, bonita e limpa.
5Estrutura compacta, fácil instalação.
Os cabeçotes das caldeiras têm cabeçote de parede de água, cabeçote de superqueimador, cabeçote de economizador e assim por diante, ele atua como coleta, mistura, redistribuição de meio de trabalho, como a estrutura,Pode ser classificado como o tipo de tampa de ponta (conjunto de ponta) e o tipo de pescoço.
O cabeçalho é constituído por um corpo de cabeçalho (tubo de aço sem costura de grande diâmetro ), uma tampa de ponta (embalo), uma junta de tubo, um buraco de mão, uma tomada de termômetro, etc.E a verificação de soldagem é estritamente procedido como o processo de soldagem para garantir 100% produtos qualificados.
Um tambor é um recipiente de pressão cilíndrico usado para separação de água a vapor e purificação de vapor em uma caldeira de tubo de água para formar um circuito de circulação de água e armazenar água da caldeira.A sua função principal é receber água do economizador., separar o vapor e a água, fornecer água ao circuito circulante e fornecer vapor saturado ao superqueimador.que tem uma certa quantidade de calor e de armazenamento de meio de trabalhoPode retardar a velocidade de alteração da pressão do vapor quando a condição de trabalho muda e desempenha um certo papel de amortecimento quando a água de alimentação e a carga não são coordenadas por um curto período de tempo.O tambor está equipado com dispositivos internos para separação de água a vapor, limpeza a vapor, dosagem na caldeira e sopro contínuo para assegurar a qualidade do vapor, tal como mostra a figura.
O tambor é a parte de rolamento de pressão de parede espessa mais volumosa e cara da caldeira.Mas também gera tensão térmica devido à variação das condições de funcionamento e à flutuação da temperatura da parede.Por conseguinte, as condições de trabalho são más e é necessário um controlo eficaz das condições de funcionamento.
Detalhes da separação vapor-água
Separação primária vapor-águaRemove quase todo o vapor da água, de modo que muito pouco vapor é recirculado do fundo do tambor para os tubos aquecidos através da ligação de saída (descenso).
Na separação secundária, o vapor passa através de um estágio secundário de separadores ou elementos de lavagem (geralmente placas paralelas onduladas bem espaçadas) para a remoção final das gotas de água.O vapor é então esgotado através de vários portos.
| Nome do produto | |
| Capacidade de vapor | 6-30 toneladas de vapor por hora |
| Potência da caldeira | 30-1300 cv |
| Pressão de trabalho | 1.25Mpa. 1.6Mpa, 2.5Mpa |
| Temperatura do vapor | 193°C, 204°C, 226°C |
| Eficiência térmica | 95% |
| Controle de operação | Controle PLC inteligente |
Parâmetros técnicos
| ItemModel | Caldeira de vapor de gás natural com cilindros duplos | |||||||||
| Capacidade nominal de vapor (toneladas/h) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
| Pressão de vapor nominal MPa | 1.25/1.6/2.5 | |||||||||
| Temperatura nominal do vapor °C | 194/203/225/400 | |||||||||
| Eficiência de projeto em % | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91.99 | 91.82 | 91.99 | 92.17 | |
| Temperatura da água de alimentação °C | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
| Combustível disponível | Diesel / óleo pesado / gás natural / GPL | |||||||||
| Consumo de combustível | Diesel em kg/h | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337.3 | 1671.6 | 2005.9 | 2336.8 |
| Gás natural Nm3/h | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477.4 | |
| Dimensão global | Duração m | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
| Largura m | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
| Altura m | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 | |
Capacidade de concepção e fabrico
1Duas linhas de produção automáticas de bobinas
2. Dobragem a quente até ao raio de flexão mínimo 0,6D
3. Tubos de dobragem de parede de membrana, com máquinas de dobragem de painéis horizontais e verticais
4Fabricação de painéis para caldeiras de centrais elétricas de até 1000 MW
5Fabricação de separadores de ciclone para caldeiras CFB
6. Fabricação de cabeçalho de acordo com as normas chinesas ((GB), as normas dos EUA (ASME) ou a norma da UE (EN)
7- Uma vasta gama de equipamentos de tratamento térmico, incluindo 10 fornos, que oferecem normalização e temperação
