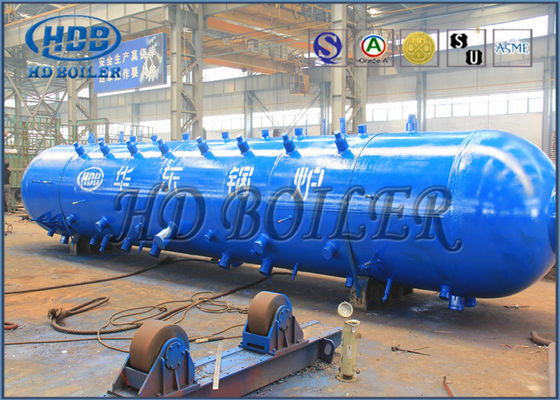

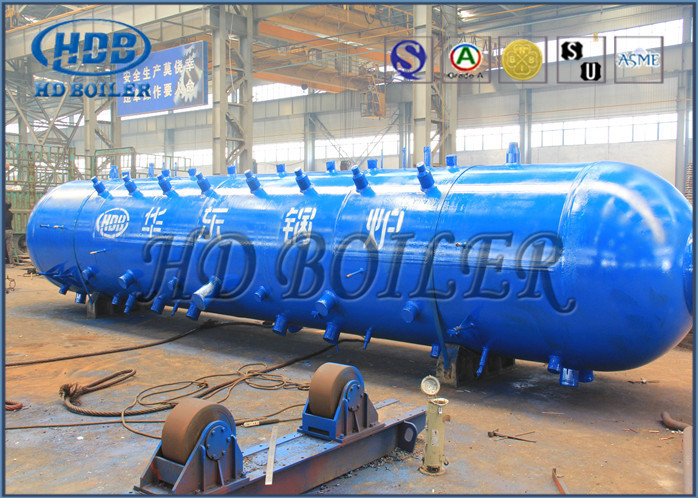

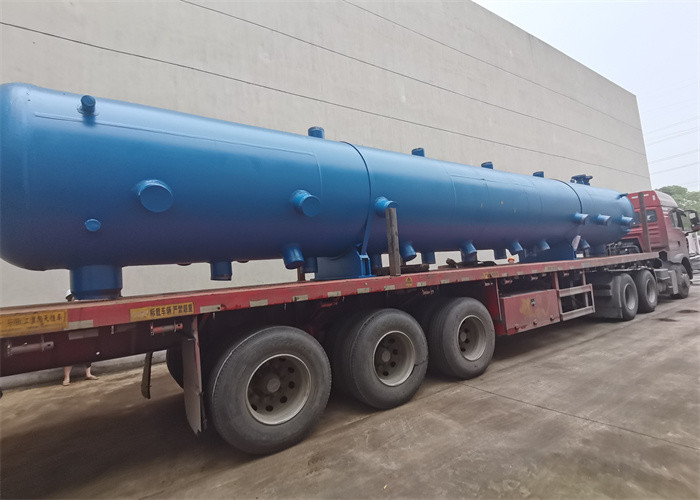

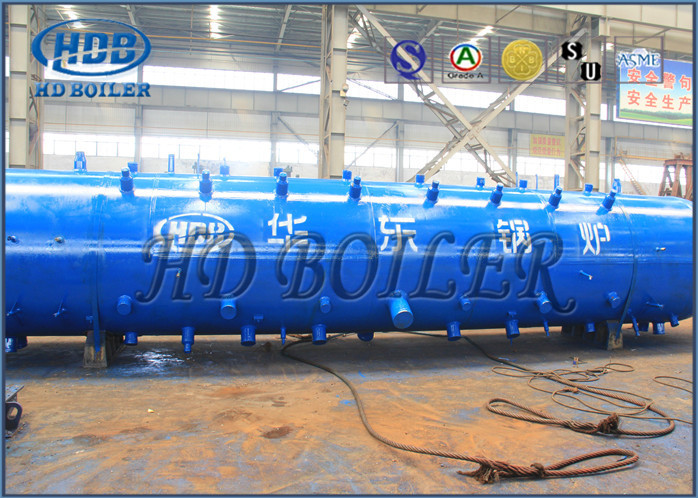

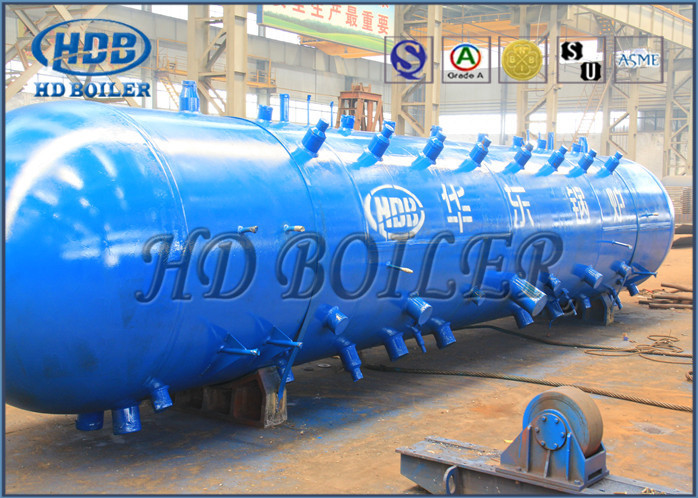

Barril de água de caldeira de vapor superior de alta pressão Norma ASME

Barril de vapor de caldeira com material de chapa de aço carbono ou ligado

1Função totalmente automática, segura e fiável, com uma variedade de dispositivos de controlo e protecção da caldeira, pressão de vapor, pressão de água e queima tudo com os sistemas de controlo automático.A caldeira de água quente também está equipada com controle de processo e controle de temperatura e tempo.

2Fácil de operar e manter, poupando mão-de-obra.

3. Equipado com queimador de marca importado, combustível de combustão completa e conservação de energia, proteção ambiental.

4- Sala de caldeiras fechada, livre de poluição, bonita e limpa.

5Estrutura compacta, fácil instalação.

Os cabeçotes das caldeiras têm cabeçote de parede de água, cabeçote de superqueimador, cabeçote de economizador e assim por diante, ele atua como coleta, mistura, redistribuição de meio de trabalho, como a estrutura,Pode ser classificado como o tipo de tampa de ponta (conjunto de ponta) e o tipo de pescoço.

O cabeçalho é constituído por um corpo de cabeçalho (tubo de aço sem costura de grande diâmetro ), uma tampa de ponta (embalo), uma junta de tubo, um buraco de mão, uma tomada de termômetro, etc.E a verificação de soldagem é estritamente procedido como o processo de soldagem para garantir 100% produtos qualificados.

Um tambor é um recipiente de pressão cilíndrico usado para separação de água a vapor e purificação de vapor em uma caldeira de tubo de água para formar um circuito de circulação de água e armazenar água da caldeira.A sua função principal é receber água do economizador., separar o vapor e a água, fornecer água ao circuito circulante e fornecer vapor saturado ao superqueimador.que tem uma certa quantidade de calor e de armazenamento de meio de trabalhoPode retardar a velocidade de alteração da pressão do vapor quando a condição de trabalho muda e desempenha um certo papel de amortecimento quando a água de alimentação e a carga não são coordenadas por um curto período de tempo.O tambor está equipado com dispositivos internos para separação de água a vapor, limpeza a vapor, dosagem na caldeira e sopro contínuo para assegurar a qualidade do vapor, tal como mostra a figura.

O tambor é a parte de rolamento de pressão de parede espessa mais volumosa e cara da caldeira.Mas também gera tensão térmica devido à variação das condições de funcionamento e à flutuação da temperatura da parede.Por conseguinte, as condições de trabalho são más e é necessário um controlo eficaz das condições de funcionamento.

Detalhes da separação vapor-água

Separação primária vapor-águaRemove quase todo o vapor da água, de modo que muito pouco vapor é recirculado do fundo do tambor para os tubos aquecidos através da ligação de saída (descenso).

Na separação secundária, o vapor passa através de um estágio secundário de separadores ou elementos de lavagem (geralmente placas paralelas onduladas bem espaçadas) para a remoção final das gotas de água.O vapor é então esgotado através de vários portos.

Parâmetros técnicos

Capacidade de concepção e fabrico

1Duas linhas de produção automáticas de bobinas

2. Dobragem a quente até ao raio de flexão mínimo 0,6D

3. Tubos de dobragem de parede de membrana, com máquinas de dobragem de painéis horizontais e verticais

4Fabricação de painéis para caldeiras de centrais elétricas de até 1000 MW

5Fabricação de separadores de ciclone para caldeiras CFB

6. Fabricação de cabeçalho de acordo com as normas chinesas ((GB), as normas dos EUA (ASME) ou a norma da UE (EN)

7- Uma vasta gama de equipamentos de tratamento térmico, incluindo 10 fornos, que oferecem normalização e temperação
