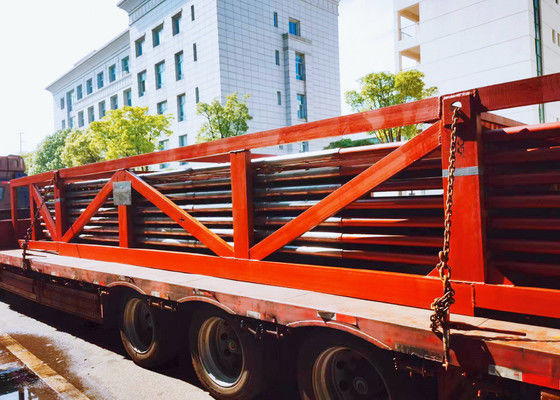

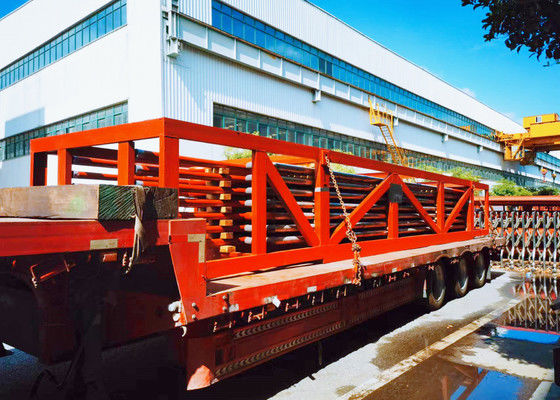

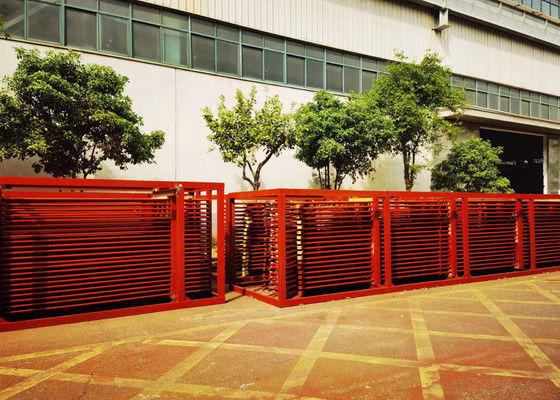

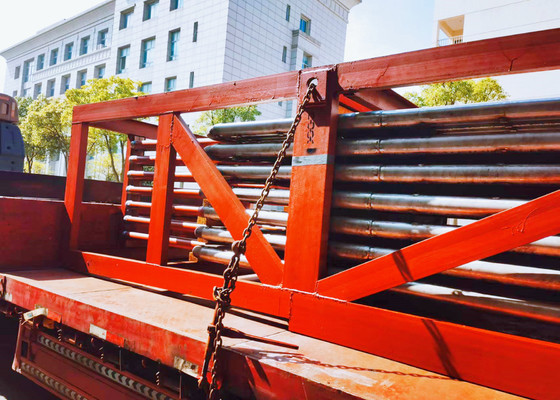

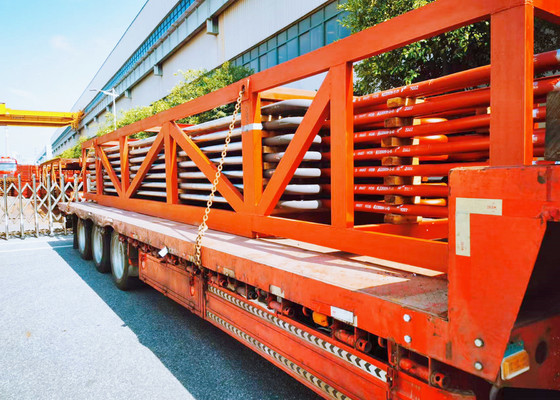

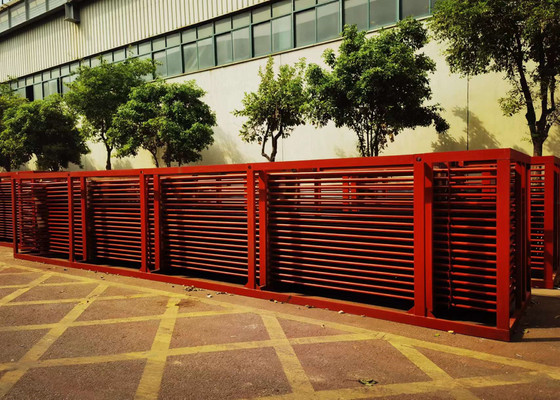

Superaquecedor de caldeira a vapor de alto desempenho em usinas de energia OEM

Superaquecedor de caldeira de alto desempenho para temperatura de vapor constante em centrais elétricas

Função

As alterações das condições de funcionamento da caldeira, tais como a altura de carga, a mudança de combustível e as condições de funcionamento da combustão, têm todas um impacto na temperatura do vapor na saída do superaquecedor.Por conseguinte,, existem meios de ajustar a temperatura do vapor na saída da caldeira na central eléctrica para estabilizá-la no valor especificado.Os meios comuns são os seguintes:O redutor de temperatura do tipo spray de água ou do tipo de superfície é utilizado para regular diretamente a temperatura do vaporA temperatura dos gases de combustão no forno é alterada pelo queimador oscilante. A absorção de calor do superqueimador é regulada pela recirculação dos gases de combustão (ver regulação da temperatura do vapor da caldeira).Quando a carga da caldeira é aumentada, a temperatura do vapor na entrada e na saída do superqueimador de fluxo aumenta e a do superqueimador radiante diminui.Os superaquecedores de tipo radiante e de tipo semi-radiante são combinados e configurados de forma razoável., a variação da temperatura do vapor de saída pode ser pequena quando a carga e as condições de combustão mudam.A absorção de calor e o fluxo de vapor de cada tubo paralelo no grupo de tubos do superqueimador são diferentes durante o funcionamentoA fim de evitar temperaturas excessivas em tubos individuais, o superqueimador é dividido em vários grupos de tubos em caldeiras grandes.O vapor de cada grupo de tubos é misturado com a caixa colecionadora fora do forno e transposto com o tubo de vapor para evitar uma diferença de temperatura excessiva entre os tubos.

Introdução do produto

O superqueimador é um dispositivo utilizado para converter vapor saturado ou vapor molhado em vapor superaquecido ou vapor seco.O vapor superaquecido é utilizado em turbinas a vapor para geração de eletricidade e máquinas a vapor etc..

O superaquecedor é uma superfície de aquecimento que aquece o vapor de água saturado sob determinada pressão em vapor de água superaquecido sob a pressão correspondente.A absorção de calor e o fluxo de vapor de cada tubo paralelo no grupo de tubos do superqueimador são diferentes durante o funcionamentoO superqueimador da caldeira é o gás de combustível da caldeira de recuperação de energia, o aquecimento da caldeira de vapor pode ser obtido, um vapor seco, para melhorar a eficiência térmica da caldeira,mas também para turbinas a vapor para evitar a água de reator de martelo da turbina a vapor na energia de reciclagem de vapor gasto, aquecimento na caldeira água circulante e regenerador, nível pode ser alta descarga de pressão de aquecimento a vapor,Recuperação de energia da caldeira destes dispositivos são grandes sistema de vapor de caldeira do dispositivo de aquecimento auxiliar, é benéfico para melhorar a eficiência energética do sistema de caldeira, apenas o superqueimador e reaquecedor é reciclado energia de gases de combustão, regenerador é reciclagem de energia de vapor.O superqueimador pode ser dividido em tipo de convecçãoDe acordo com as características estruturais, podem ser divididos em tipo de tubo serpentino, tipo de tela,Tipo de parede e tipo de parede da embalagemO metal das paredes dos tubos de superaquecimento suporta a temperatura mais elevada nas partes sob pressão da caldeira.O aço de baixo carbono de alta qualidade e vários tipos de aço de liga de cromo-molibdênio devem ser adotados.Às vezes, o aço inoxidável austenito-cromo-níquel é utilizado na parte de temperatura mais elevada.

Tipos e Características

O superaquecedor pode ser dividido em tipo de convecção, tipo de radiação e tipo de meio de radiação de acordo com o modo de transferência de calor.De acordo com as características estruturais podem ser divididos em tubo serpentina tipo, tipo de ecrã, tipo de parede e tipo de parede de embalagem.Eles são constituídos por um número de tubos paralelos e um cabeçalho de entrada e saída.O diâmetro exterior do tubo é de um

Geralmente 30 ~ 60 mm.O tipo mais comum de superaquecedor de fluxo é o tubo serpentina.Ele tem um grupo de tubos mais intensivo, decorar em 450 ~ 1000 °C fumo da temperatura do gás de combustão,Gás de combustível de erosão vertical e lateral.O gás de combustão transfere principalmente o calor para o tubo por convecção e parte do calor é absorvido pela radiação.Dispostos na parte superior do forno ou na saídaO primeiro absorve o calor radiante da chama do forno, enquanto o segundo também absorve parte do calor de convecção.Em caldeiras de centrais elétricas de potência superior a 10 Mpa, tanto o superaquecedor tipo tela como o tipo serpentina são comumente utilizados para aumentar a absorção de calor.O superaquecedor de parede aplicado na parede interna do forno é um superaquecedor radiante,que é raramente utilizadoO superqueimador de parede é utilizado na caldeira de grande capacidade da central eléctrica para formar a parede da parte superior do forno e do fumo de convecção.A figura mostra a disposição de vários superqueimadores.As caldeiras industriais de pequena capacidade com superaquecedor só podem satisfazer os requisitos com superaquecedor de um estágio.

A HD Boiler oferece as melhores instalações da sua classe, incluindo

• Área de fabrico de 200 000 m2
• 150 Engenheiros
• 600 Soldadores codificados
• 60 Inspectores licenciados (incluindo instrutores de TND nível III)
• Classe ALicenças de projeto e fabrico de caldeiras (emitidas pela Administração Estatal de Supervisão e Inspeção da Qualidade)
• ISO 90001:2008Sistema de qualidade
• ASMECertificado de caldeira
• ASME S , U eNota:Autorização de carimbo
