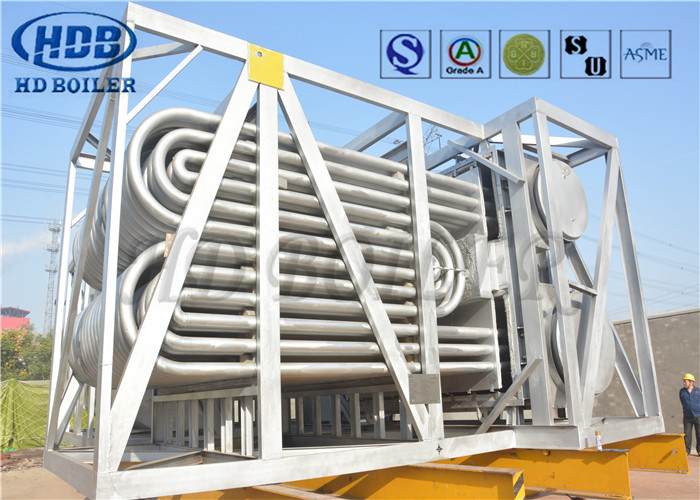

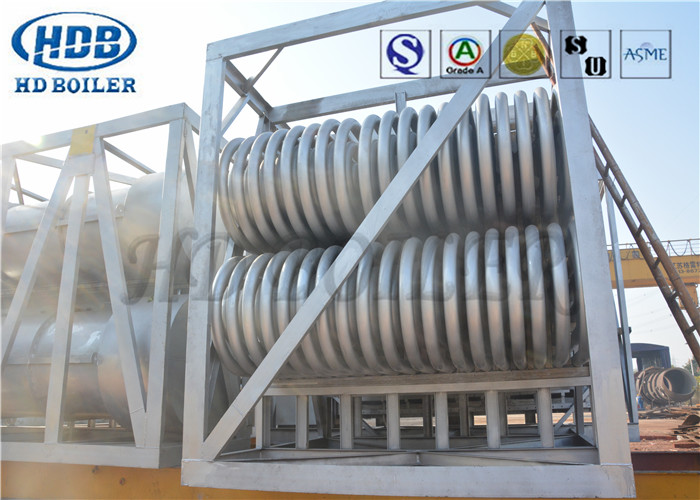

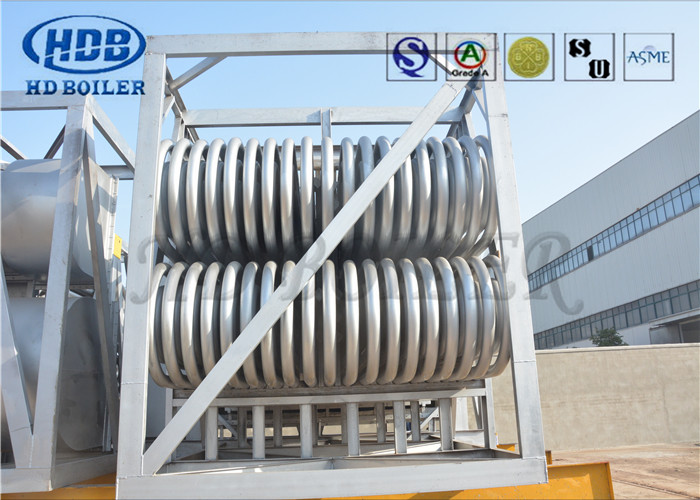

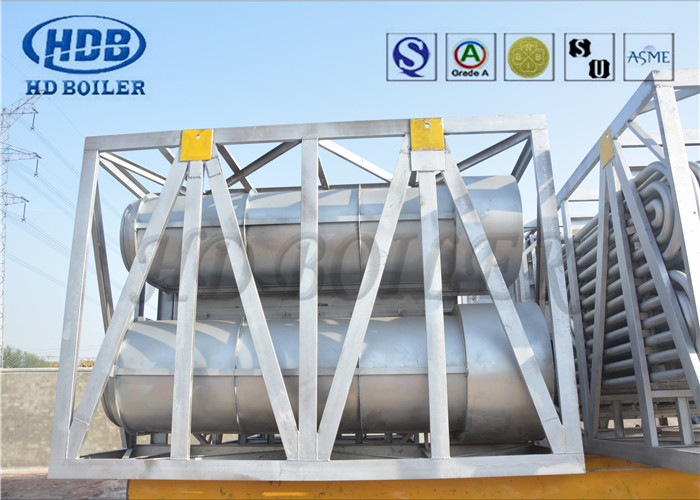

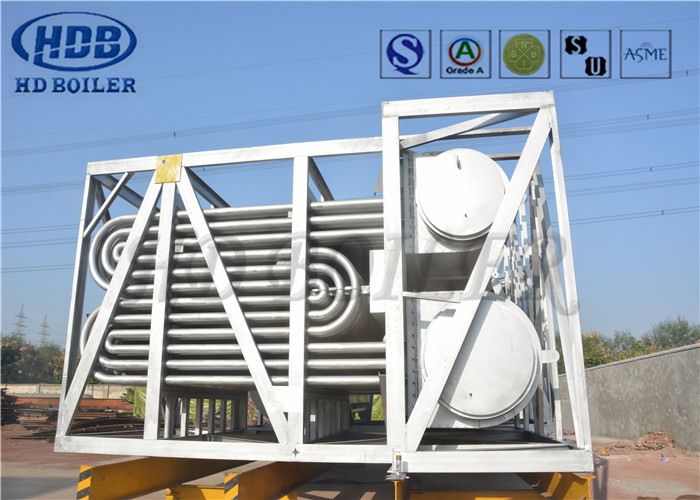

Caldeira da central térmica Economisador e pré-aquecedor de ar Horizontal
Product Details
| Cores: | Requisitos do cliente | Tipo: | Tipo de tubo |
|---|---|---|---|
| Utilização: | Pré-aquecedor na central térmica | Eficiência: | ≥ 80% |
| Variação de aplicações: | Centrais Elétricas de Aço | Instalação: | Horizontal/Vertical |
| Destacar |
Economisador horizontal e pré-aquecedor de ar,Economisador térmico e pré-aquecedor de ar,Preaquecedor de ar horizontal na caldeira |
||
Product Description
Preaquecedor de ar da caldeira da central elétrica reduz a perda de calor e melhora a eficiência
O pré-aquecedor de ar é um equipamento de pré-aquecimento da caldeira, que pode melhorar o desempenho de troca de calor da caldeira e reduzir a perda de calor.O pré-aquecedor de ar conduz o calor transportado no gás de combustão descarregado do fumo de cauda da caldeira para o ar antes de entrar na caldeira usando o dissipador de calorO pré-aquecedor de ar é utilizado principalmente em caldeiras de centrais elétricas a carvão, existem dois tipos de tipo tubo e tipo rotativo,de que o tipo rotativo é dividido em dois tipos: tipo rotativo de capô e tipo rotativo de superfície de aquecimentoO pré-aquecedor de superfície rotativo é frequentemente utilizado nas caldeiras de centrais elétricas.
Funções
Tipos e Características
O superaquecedor pode ser dividido em tipo de convecção, tipo de radiação e tipo de meio de radiação de acordo com o modo de transferência de calor.De acordo com as características estruturais podem ser divididos em tubo serpentina tipo, tipo de ecrã, tipo de parede e tipo de parede de embalagem.Eles são constituídos por um número de tubos paralelos e um cabeçalho de entrada e saída.O diâmetro exterior do tubo é de um
Geralmente 30 ~ 60 mm.O tipo mais comum de superaquecedor de fluxo é o tubo serpentina.Ele tem um grupo de tubos mais intensivo, decorar em 450 ~ 1000 °C fumo da temperatura do gás de combustão,Gás de combustível de erosão vertical e lateral.O gás de combustão transfere principalmente o calor para o tubo por convecção e parte do calor é absorvido pela radiação.Dispostos na parte superior do forno ou na saídaO primeiro absorve o calor radiante da chama do forno, enquanto o segundo também absorve parte do calor de convecção.Em caldeiras de centrais elétricas de potência superior a 10 Mpa, tanto o superaquecedor tipo tela como o tipo serpentina são comumente utilizados para aumentar a absorção de calor.O superaquecedor de parede aplicado na parede interna do forno é um superaquecedor radiante,que é raramente utilizadoO superqueimador de parede é utilizado na caldeira de grande capacidade da central eléctrica para formar a parede da parte superior do forno e do fumo de convecção.A figura mostra a disposição de vários superqueimadores.As caldeiras industriais de pequena capacidade com superaquecedor só podem satisfazer os requisitos com superaquecedor de um estágio.
Função
As alterações das condições de funcionamento da caldeira, tais como a altura de carga, a mudança de combustível e as condições de funcionamento da combustão, têm todas um impacto na temperatura do vapor na saída do superaquecedor.Por conseguinte,, existem meios de ajustar a temperatura do vapor na saída da caldeira na central eléctrica para estabilizá-la no valor especificado.Os meios comuns são os seguintes:O redutor de temperatura do tipo spray de água ou do tipo de superfície é utilizado para regular diretamente a temperatura do vaporA temperatura dos gases de combustão no forno é alterada pelo queimador oscilante. A absorção de calor do superqueimador é regulada pela recirculação dos gases de combustão (ver regulação da temperatura do vapor da caldeira).Quando a carga da caldeira é aumentada, a temperatura do vapor na entrada e na saída do superqueimador de fluxo aumenta e a do superqueimador radiante diminui.Os superaquecedores de tipo radiante e de tipo semi-radiante são combinados e configurados de forma razoável., a variação da temperatura do vapor de saída pode ser pequena quando a carga e as condições de combustão mudam.A absorção de calor e o fluxo de vapor de cada tubo paralelo no grupo de tubos do superqueimador são diferentes durante o funcionamentoA fim de evitar temperaturas excessivas em tubos individuais, o superqueimador é dividido em vários grupos de tubos em caldeiras grandes.O vapor de cada grupo de tubos é misturado com a caixa colecionadora fora do forno e transposto com o tubo de vapor para evitar uma diferença de temperatura excessiva entre os tubos.
A HD Boiler oferece as melhores instalações da sua classe, incluindo
- Área de fabrico de 200 000 m2
- 150 Engenheiros
- 600 Soldadores codificados
- 60 Inspectores licenciados (incluindo instrutores de TND nível III)
- Classe ALicenças de projeto e fabrico de caldeiras (emitidas pela Administração Estatal de Supervisão e Inspeção da Qualidade)
- ISO 90001:2008Sistema de qualidade
- ASMECertificado de caldeira
- ASME S , U eNota:Autorização de carimbo
